La CraneCam photographie quotidiennement votre chantier au moyen de caméras fixées sur la flèche de la grue de chantier. À partir des photos, une orthophoto haute résolution et un nuage de points 3D sont calculés de manière entièrement automatique.

Ces produits sont superposés aux bases de planification (électricité, sanitaire, CVC, plans de coffrage, etc.) sur le portail web de TEDAMOS pour la comparaison des valeurs théoriques et réelles.

Notre vision

Nous nous efforçons toujours d'obtenir des mesures plus précises, une sécurité accrue et une documentation plus détaillée des constructions. La TEDAMOS CraneCam est la prochaine évolution de ces valeurs fondamentales. Grâce aux images et aux modèles 3D, le chantier est représenté visuellement comme jamais auparavant.

Grâce à des caméras reflex à haute résolution (1 cm de résolution au sol), les plus petits détails sont identifiés. Des points de repère fixes et codés sur le chantier permettent d'atteindre une précision de géoréférencement de 1 cm. Le résultat au quotidien :

Des orthophotos et des modèles 3D géoréférencés à haute résolution.

Notre portail web TEDAMOS réunit toutes les mesures de surveillance saisies manuellement et automatiquement, sans aucun problème avec la CraneCam. Tout est regroupé sur un seul portail, clair et simple.

Le monde de la construction progresse avec le BIM. Nous voulons fermer l'interface entre l'EFFECTIF et le PRÉVU, grâce à de meilleurs enregistrements et une meilleure documentation. Une documentation quotidienne à la construction rendue simple.

Qualité

Appareils photo reflex de haute qualité et haute résolution pour la meilleure qualité possible de l'orthophoto et du modèle 3D.

Automatiquement

Evaluation entièrement automatisée jusqu'au portail web TEDAMOS. Effort quotidien sur le chantier : 2 minutes.

Fiable

Orthophotos géoréférencées avec 1 cm de GSD - chaque détail est visible. Le résultat est mis en ligne sur notre portail web, accessible 24h/24 et 7j/7.

TEDAMOS CraneCam en utilisation quotidienne

Applications

Regarder sous le sol

Où les conduites ont-elles été enterrées ? Sont-elles au bon endroit ? Quelle est leur pente ? La CraneCam a tout documenté en détail, en 2D (orthophotos) et en 3D (cartes de profondeur, nuage de points et maillage). Tout est géoréférencé.

Documentation SIA-118

Les prises électriques ont-elles été correctement placées ? Grâce à l'interface CAO, les planificateurs spécialisés peuvent facilement superposer les plans et constater les écarts dans les insertions avant l'arrivée du béton. La documentation de l'avancement des travaux selon la norme SIA-118 est facile à réaliser.

Calculs de volume

Les calculs de volume permettent de déterminer avec précision les quantités de matériaux en les comparant à des relevés antérieurs ou à une hauteur de référence fixe. Cette méthode fournit des données précises sur la variation des volumes dans le temps ou par rapport à une hauteur définie, ce qui est particulièrement utile pour les projets de construction et d'extraction.

Logistique

Votre chantier est particulièrement grand ou manque d'espace de stationnement ? La CraneCam vous aide quotidiennement dans la planification et vous évite de chercher du matériel et des surfaces libres pour la prochaine livraison. Vous pouvez facilement transmettre cette information à vos sous-traitants, planificateurs ou chefs de chantier et la justifier par l'image.

Contrôles d'altitude

En plus de chaque orthophoto, un modèle 3D et donc des hauteurs absolues sont calculés automatiquement dans votre système de coordonnées cible (local, LN02, WGS84 ou autre). Vous pouvez ainsi contrôler le drainage, mesurer les pentes et les volumes, le tout avec une précision au cm près.

Progrès de la construction

Toute l'avancée des travaux est documentée. Quotidiennement et sur toute la surface du chantier. Il n'y a pas encore de grue ? Pas de problème, nous couvrons cette période avec des prises de vue par drone de même qualité.

Tu as des questions ou tu es intéressé? Contacte-nous sans aucun engagement:

Contact CraneCam

Vos avantages

Documentation quotidienne des chantiers
Une webcam de chantier, mais différente : systématique, géoréférencée et très précise pour vos applications quotidiennes. La CraneCam fonctionne automatiquement et par tous les temps.
Gain de temps
Avec la CraneCam, les prises de vue sont plus rapides, plus simples et surtout plus automatiques. Cela permet de réaliser des prises de vue quotidiennes ou même plusieurs par jour. D'ailleurs, la Crane-Camera fonctionne sur toutes les grues à tour supérieure et inférieure, quel que soit le fabricant.
Des images en haute résolution
Nous misons sur une qualité maximale. Nous utilisons des caméras de plus de 30 MP, les plus petits détails sont reconnaissables.
BIM & CAO
Superposition de plans pour un contrôle rapide & pratique. L'API offre une interface permettant d'intégrer facilement les résultats de la CraneCam dans d'autres environnements, comme votre logiciel de gestion de chantier ou votre CAO.
Documentation complète du chantier
Vous n'avez pas encore de grue sur le chantier, mais vous voulez déjà commencer la documentation ? La solution CraneCam est également entièrement fonctionnelle pour les vols de drones. Vous ou nous survolons le chantier pour vous avec des drones et le processus des produits fonctionne automatiquement.
Flexibilité
Le grutier ou le chef de chantier peut déclencher les prises de vue directement après une étape importante de la construction (p. ex. achèvement du coffrage, armature inférieure, etc.) grâce à un lien web. Quelques heures plus tard, l'orthophoto et le modèle 3D sont disponibles pour l'évaluation.
Communication/échange
Grâce à la plateforme web, les planificateurs, les entrepreneurs, les ingénieurs, les chefs de chantier et les maîtres d'ouvrage sont mis au courant en même temps. Ils peuvent mieux communiquer la planification et la gestion de la construction aux parties concernées. Le travail de coordination diminue.

Déroulement du projet

Caméras sur la flèche de la grue

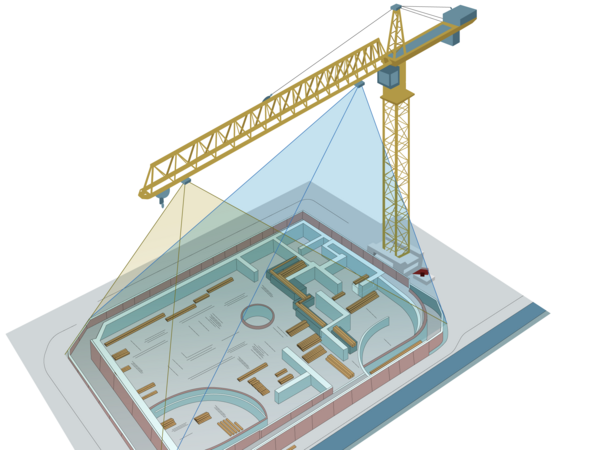

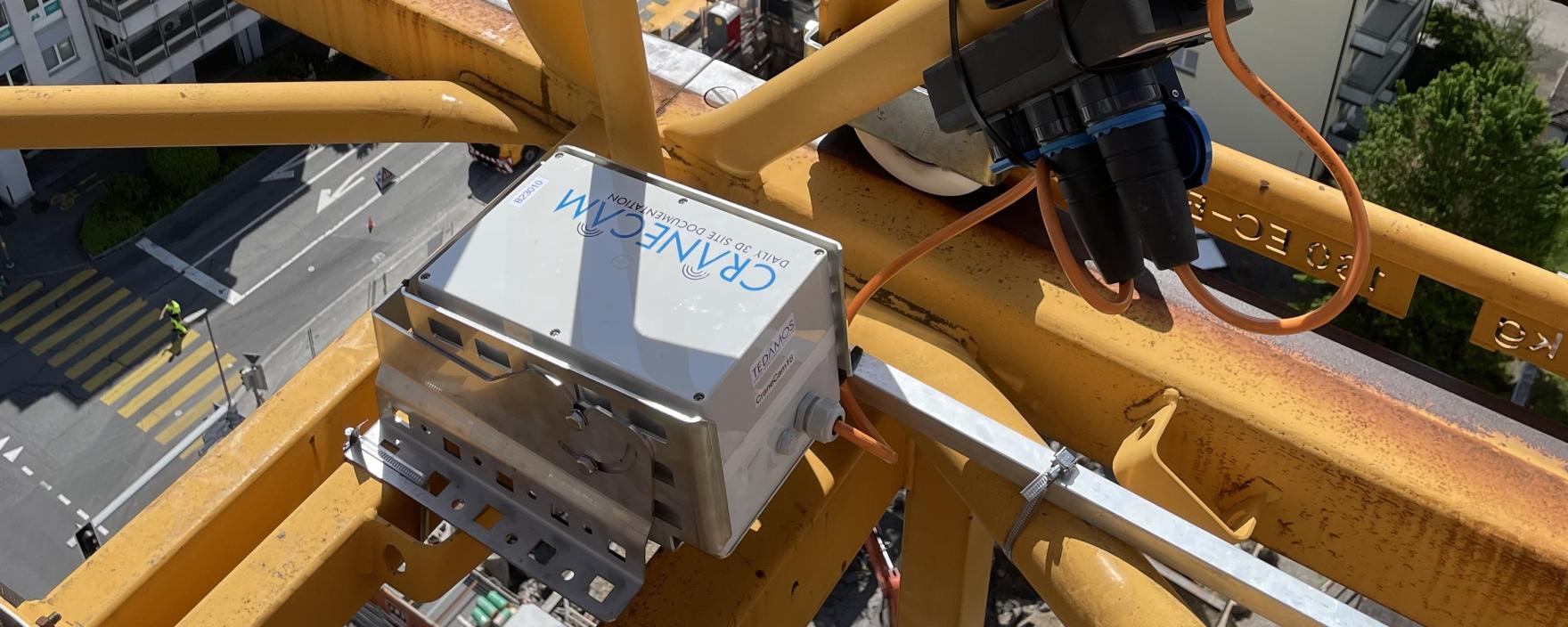

La première étape consiste à installer des caméras sur la flèche de la grue afin de couvrir la zone souhaitée. Pour les petits chantiers, deux caméras sur une grue suffisent. Pour les chantiers plus importants, il est possible de combiner autant de caméras que souhaité sur plusieurs grues. En outre, des points de repérage sont installés de manière fixe aux alentours du chantier afin d'assurer le géoréférencement.

Photogrammétrie

Dès que toutes les photos ont été automatiquement téléchargées sur nos serveurs, le traitement commence. Notre flux de travail assemble les images en un modèle 3D à partir duquel divers résultats peuvent être calculés, par exemple une orthophoto de haute qualité avec une résolution au sol de 1 cm.

Résultat sur le portail web

Quelques heures après l'enregistrement, les résultats sont disponibles sur le portail web TEDAMOS, protégé par un mot de passe. Il est possible d'y déposer des plans et d'y effectuer des mesures. Les résultats peuvent également être téléchargés.

Comment la solution a-t-elle vu le jour ?

TEDAMOS CraneCam a été développée dans le cadre du projet Innosuisse BMETRY entre février 2021 et mars 2023. Le partenaire de recherche était la Fachhochschule Nordwestschweiz FHNW et les partenaires de mise en œuvre les entreprises Terradata AG et avisec ag.
