Erschütterungsmessung mit Geophonen
Geophone erfassen Erschütterungen kontinuierlich und ermöglichen eine zuverlässige Überwachung von Bauprojekten und Infrastruktur. Bei Grenzwertüberschreitungen erfolgt automatisch eine Alarmierung.
Messprinzip und Systemaufbau

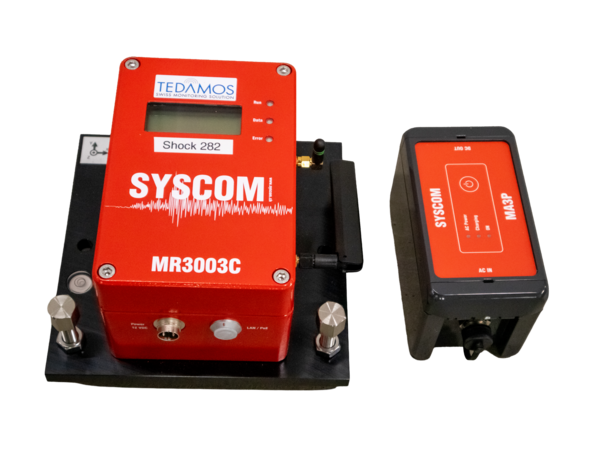

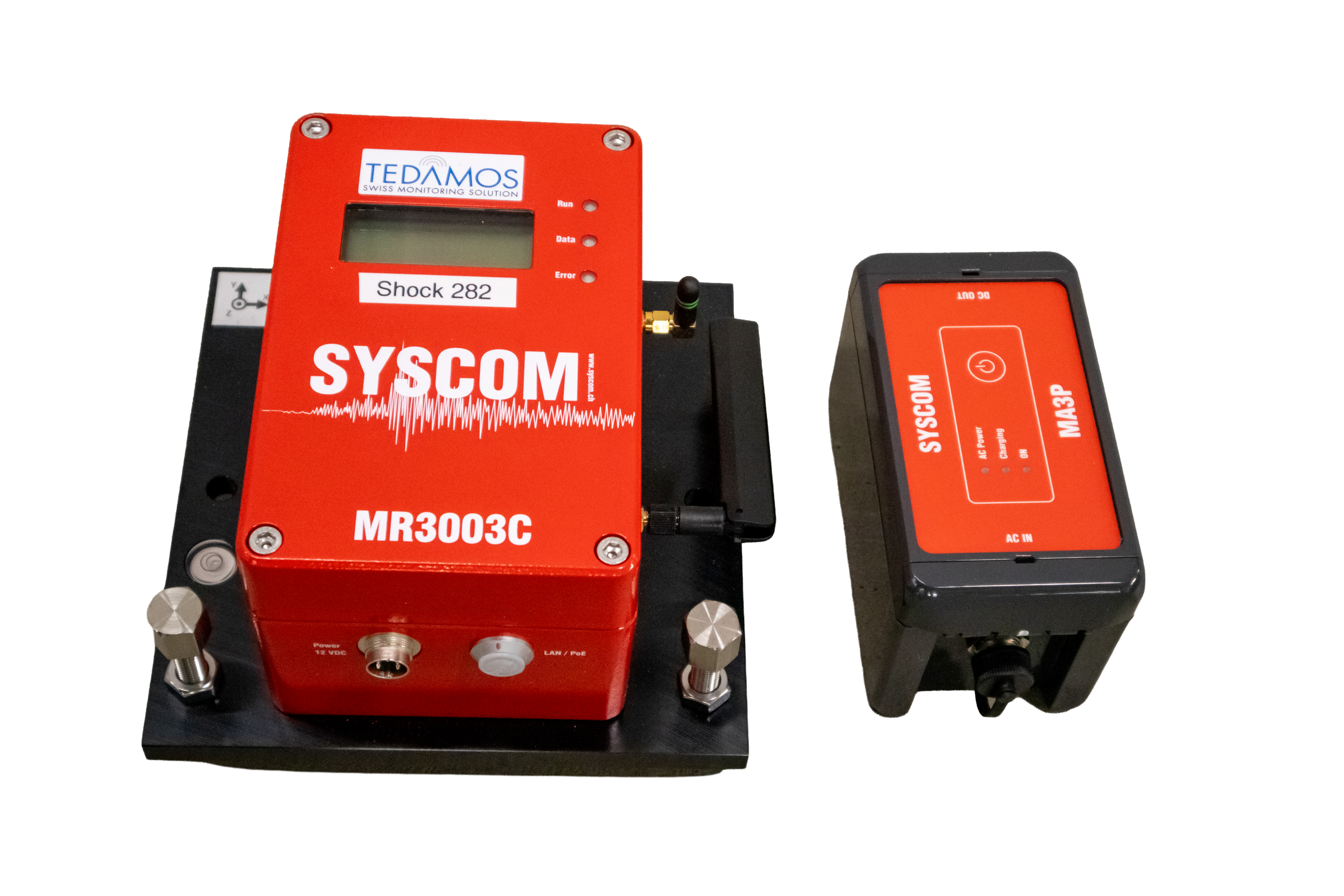

Unsere Geophone arbeiten mit 3-achsigen Geschwindigkeitssensoren und ermöglichen Messungen im Messbereich von ±100 mm/s sowie im Frequenzbereich von 1 bis 315 Hz. Sie sind für den Einsatz unter anspruchsvollen Bedingungen ausgelegt und funktionieren zuverlässig bei Temperaturen von –20 °C bis +50 °C.

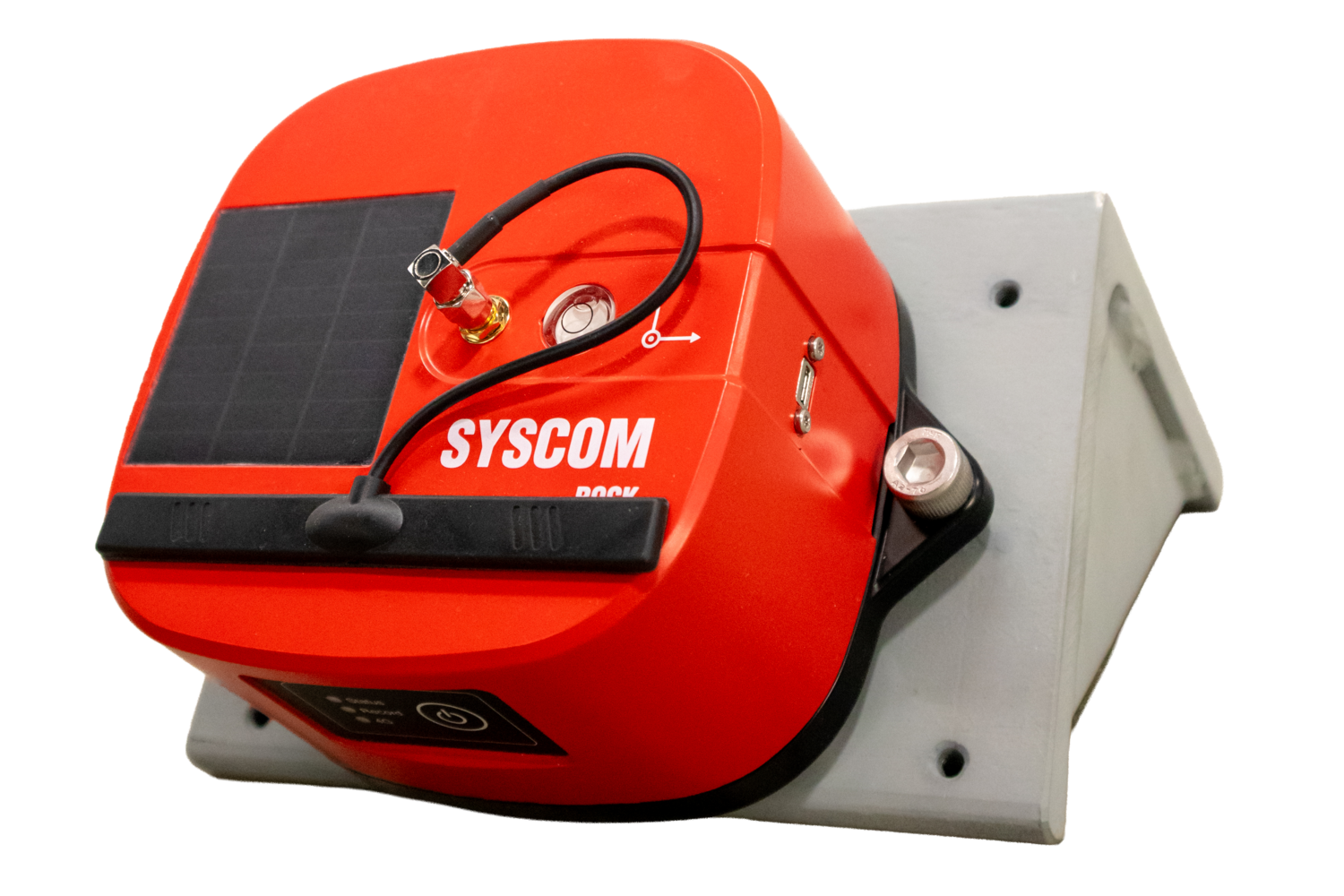

Die Geräte werden in der Regel netzbetrieben, können jedoch optional auch mit Solarpanel ausgestattet werden und eignen sich damit ideal für autarke Messungen im Aussenbereich.
Die Erschütterungen werden kontinuierlich und normkonform gemäss VSS 40 312:2019, DIN 4150-2, DIN 4150-3 oder weiteren europäischen Standards überwacht.
Bei Grenzwertüberschreitungen erfolgt automatisch eine Frequenzanalyse sowie eine sofortige Alarmierung per SMS oder E-Mail. Optional lassen sich auch Sirenen oder Warnleuchten direkt ansteuern.
Anwendungsbereiche

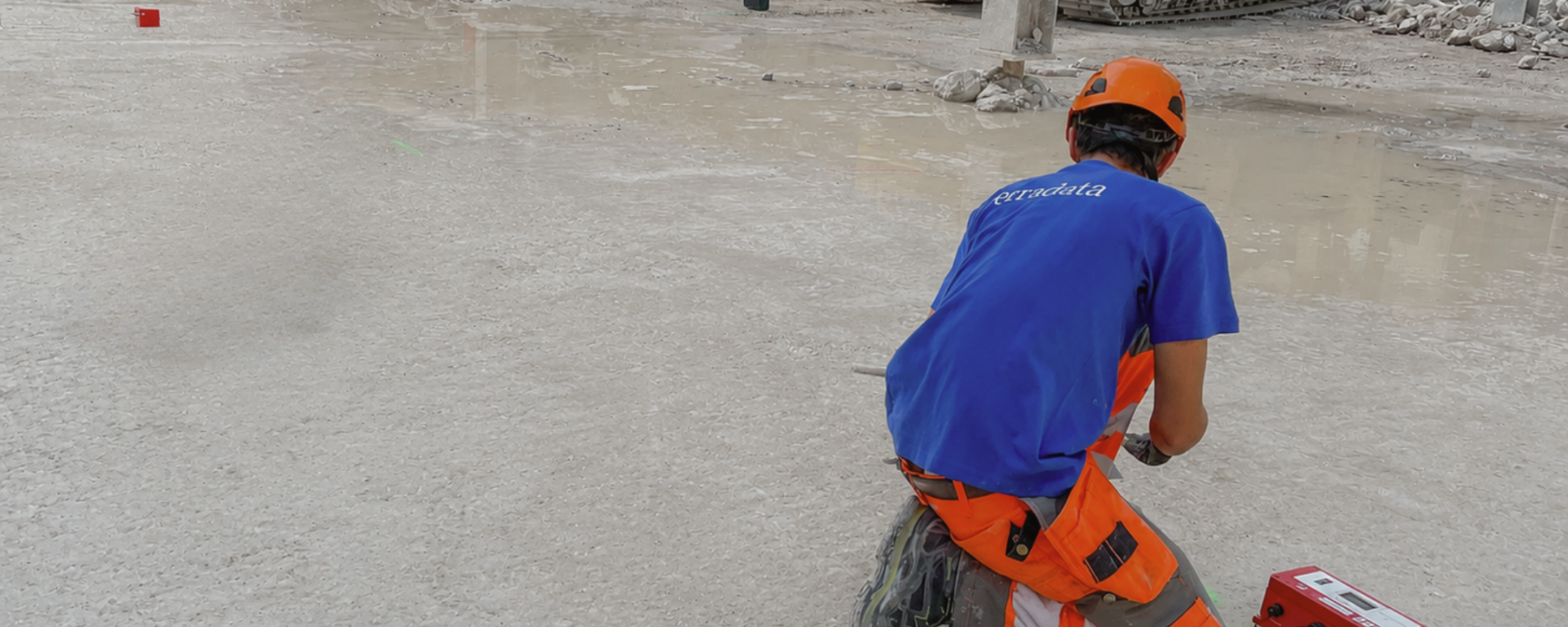

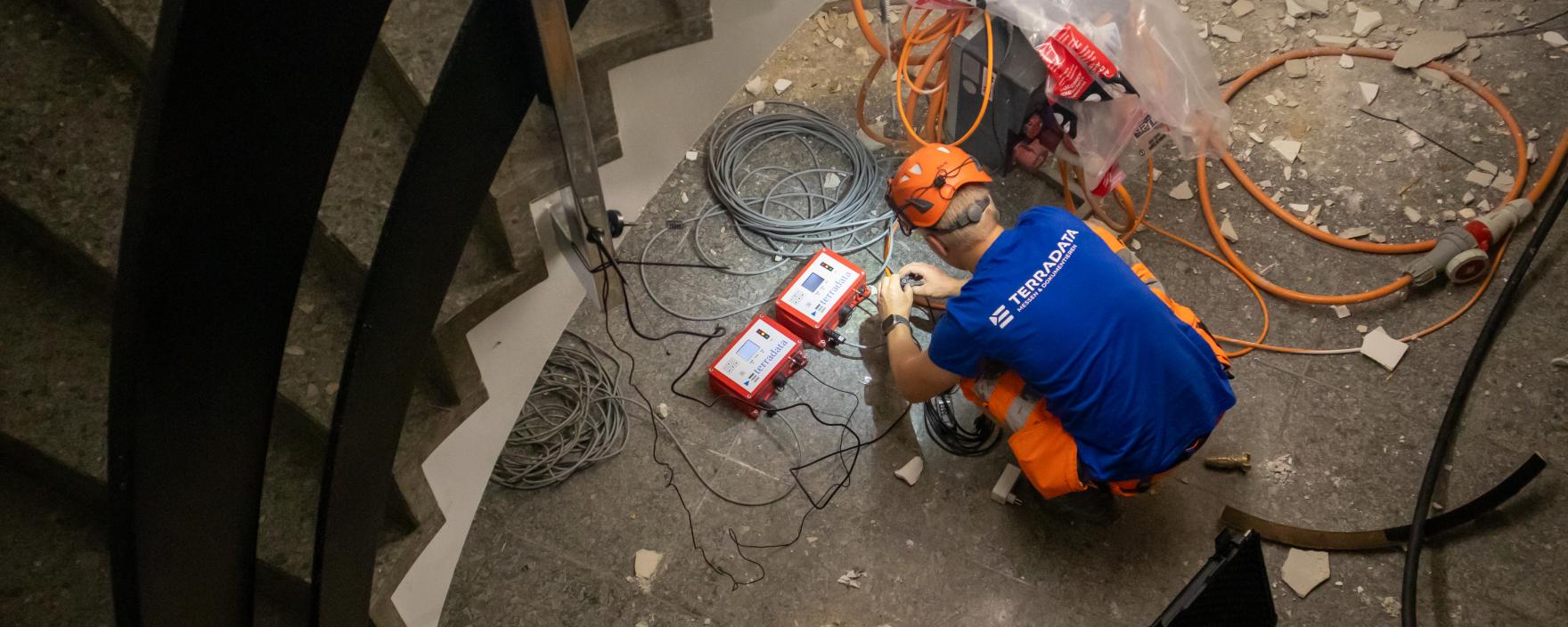

Geophone werden vor allem zur kontinuierlichen Überwachung von Bauerschütterungen eingesetzt, beispielsweise bei Abbrucharbeiten, Bohrungen, Rammarbeiten oder anderen erschütterungsintensiven Bauverfahren. Dabei werden insbesondere die Auswirkungen auf benachbarte Gebäude überwacht, um mögliche Schäden frühzeitig zu erkennen und geeignete Schutzmassnahmen einzuleiten.
Die Beurteilung der Erschütterungseinwirkungen auf Bauwerke erfolgt in der Schweiz anhand der Norm VSS 40 312. Durch die permanente Überwachung und automatische Alarmierung bei Überschreitungen definierter Schwellenwerte lassen sich Bauarbeiten sicher begleiten und die Einhaltung der massgebenden Richtwerte dokumentieren.
Neben dem Schutz der Bausubstanz können auch die Auswirkungen von Erschütterungen auf Menschen in Gebäuden kontinuierlich erfasst und gemäss DIN 4150-2 hinsichtlich möglicher Belästigungen beurteilt werden. Da sich die Anforderungen an Messpositionen und Frequenzbereiche unterscheiden, sind für die Beurteilung von Gebäudeschäden und die Bewertung der Einwirkungen auf Menschen separate Messpunkte und entsprechend geeignete Sensoren erforderlich.
Weitere Einsatzgebiete sind die Überwachung von Felssprengungen, industriellen Schwingungen sowie Erschütterungen durch Strassen- und Schienenverkehr. Darüber hinaus können Schwingungsmessungen zur Untersuchung des dynamischen Verhaltens von Bauwerken eingesetzt werden, beispielsweise zur Bestimmung von Eigenfrequenzen bei Brücken und Hochhäusern. Die gewonnenen Messdaten liefern wertvolle Grundlagen für die Beurteilung des Schwingungsverhaltens und der strukturellen Sicherheit.
