Universitätsspital Klinikum K2, Basel

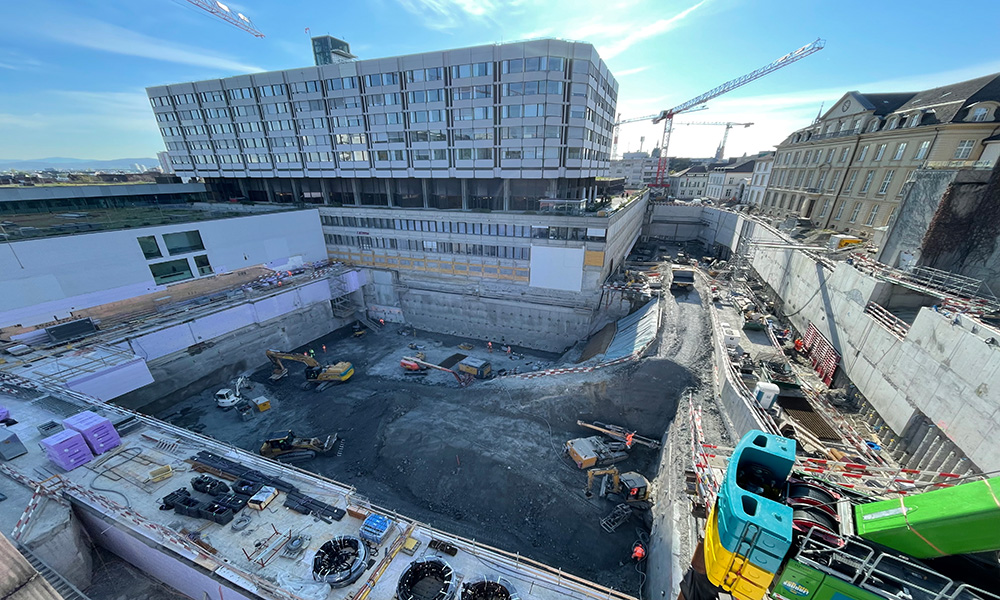

Der Neubau des Klinikum 2 am Universitätsspital Basel zählt zu den bedeutendsten Gesundheits- und Infrastrukturprojekten der Schweiz. Im Zentrum des dicht bebauten Stadtgebiets entsteht ein rund 60 Meter hoher Bettenturm mit fünf Untergeschossen. Die Baugrube befindet sich unmittelbar neben bestehenden Spitalgebäuden sowie dem denkmalgeschützten Markgräflerhof und stellt hohe Anforderungen an die Sicherheit und Überwachung des Bauvorhabens.

Automatisierte Überwachung von Baugrube und Umgebung

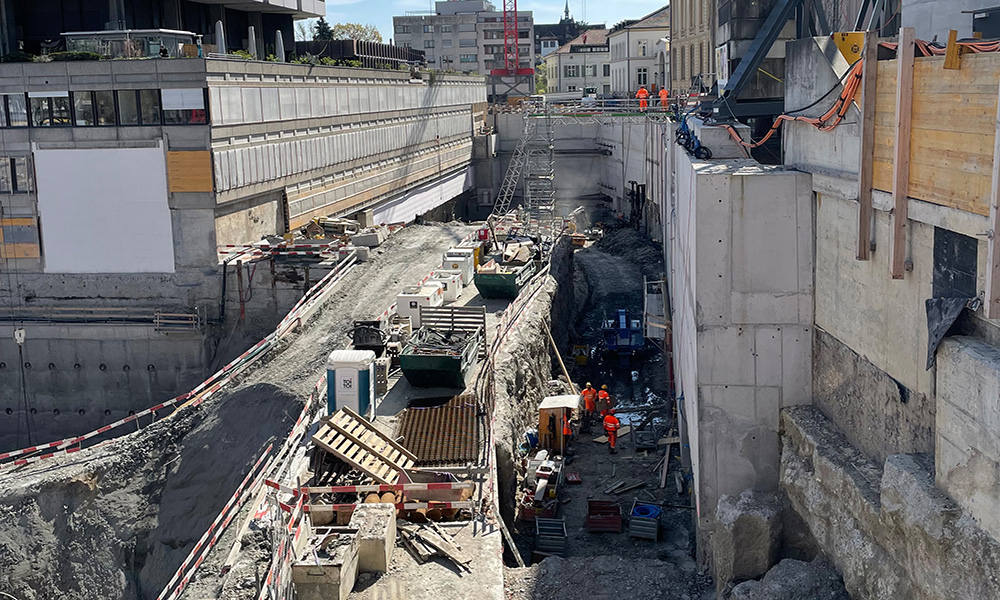

Um Bewegungen, Setzungen und Deformationen frühzeitig zu erkennen, überwacht Terradata gemeinsam mit dem lokalen Partner Jermann Ingenieure+Geometer die Baugrube und die umliegenden Bauwerke kontinuierlich mit einem automatisierten Monitoring-System. Die eingesetzten Messsysteme erfassen rund um die Uhr Veränderungen an Gebäuden, Baugrubensicherungen und geotechnischen Konstruktionen. Bei Überschreitung definierter Grenzwerte erfolgt eine automatische Alarmierung der Verantwortlichen.

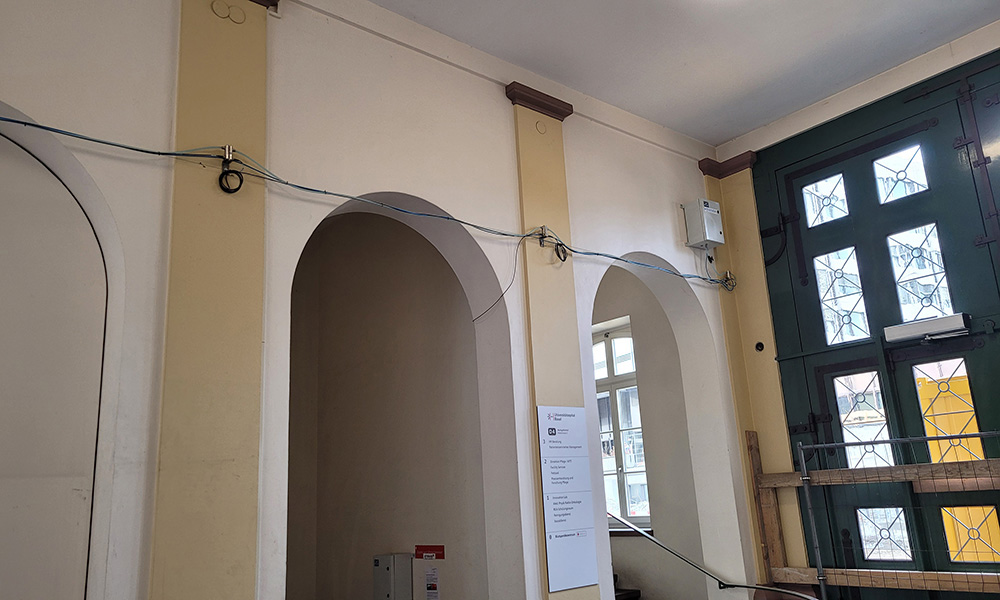

Zum Einsatz kommen Schlauchwaagensysteme für hochpräzise Setzungsmessungen in den umliegenden Gebäuden sowie geotechnische Sensoren zur Überwachung der Baugrube. Dazu gehören Inplace-Inklinometer, Ankerkraftmessungen, Extensometer und Druckmessungen. Durch die Kombination verschiedener Messverfahren entsteht ein umfassendes Bild über das Verhalten der Baugrube und der angrenzenden Infrastruktur während der gesamten Bauzeit.

Sicherheit durch kontinuierliche Messdaten

Das Projekt zeigt beispielhaft, wie moderne Monitoring-Lösungen dazu beitragen, anspruchsvolle Bauvorhaben in sensiblen urbanen Umgebungen sicher umzusetzen. Die kontinuierliche Überwachung schafft Transparenz für Bauherrschaft, Planer und Unternehmer und unterstützt fundierte Entscheidungen während sämtlicher Bauphasen.

Link zum aktuellen Baustand: Webcam

Leistungen

• Automatische Setzungsmessungen mit Schlauchwaagensystemen in den umliegenden Bestandsgebäuden mit einer Gesamtlänge von mehreren hundert Metern
• Automatische geotechnische Überwachung der Baugrube mit Inplace-Inklinometern, Ankerkraftmessungen, Flachpressen und Extensometern

Technologien

• Schlauchwaagenmesssystem mit 35 Sensoren
• 17 Inplace-Inklinometer
• 30 Ankerkraftmessungen
• 14 6-fach Extensometer
• Pressendrucküberwachung bei Flachpressen
• TEDAMOS Web, passwortgeschütztes Kundenportal mit 24/7-Zugriff
