Permafrostüberwachung Piz Nair, St. Moritz

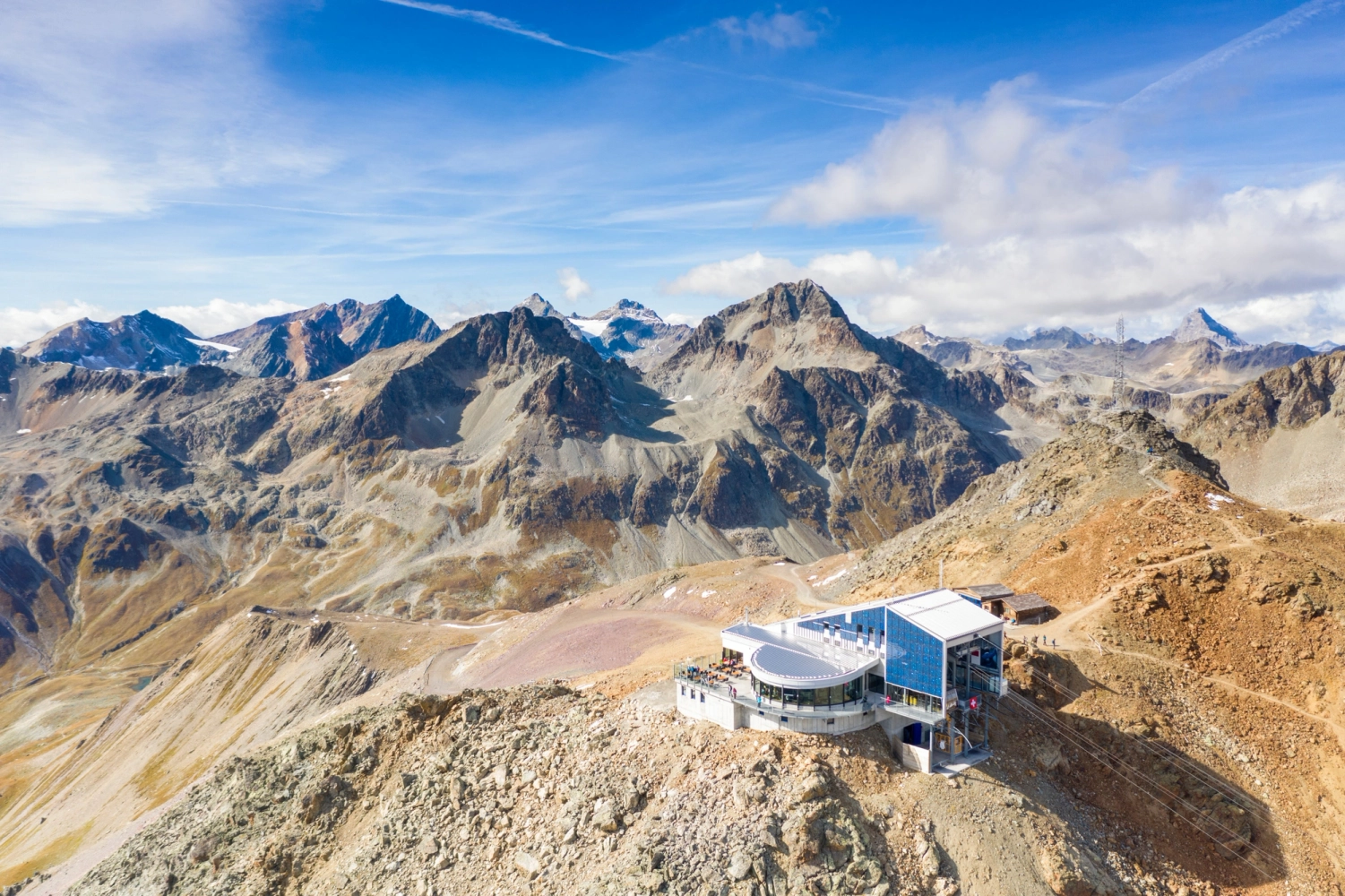

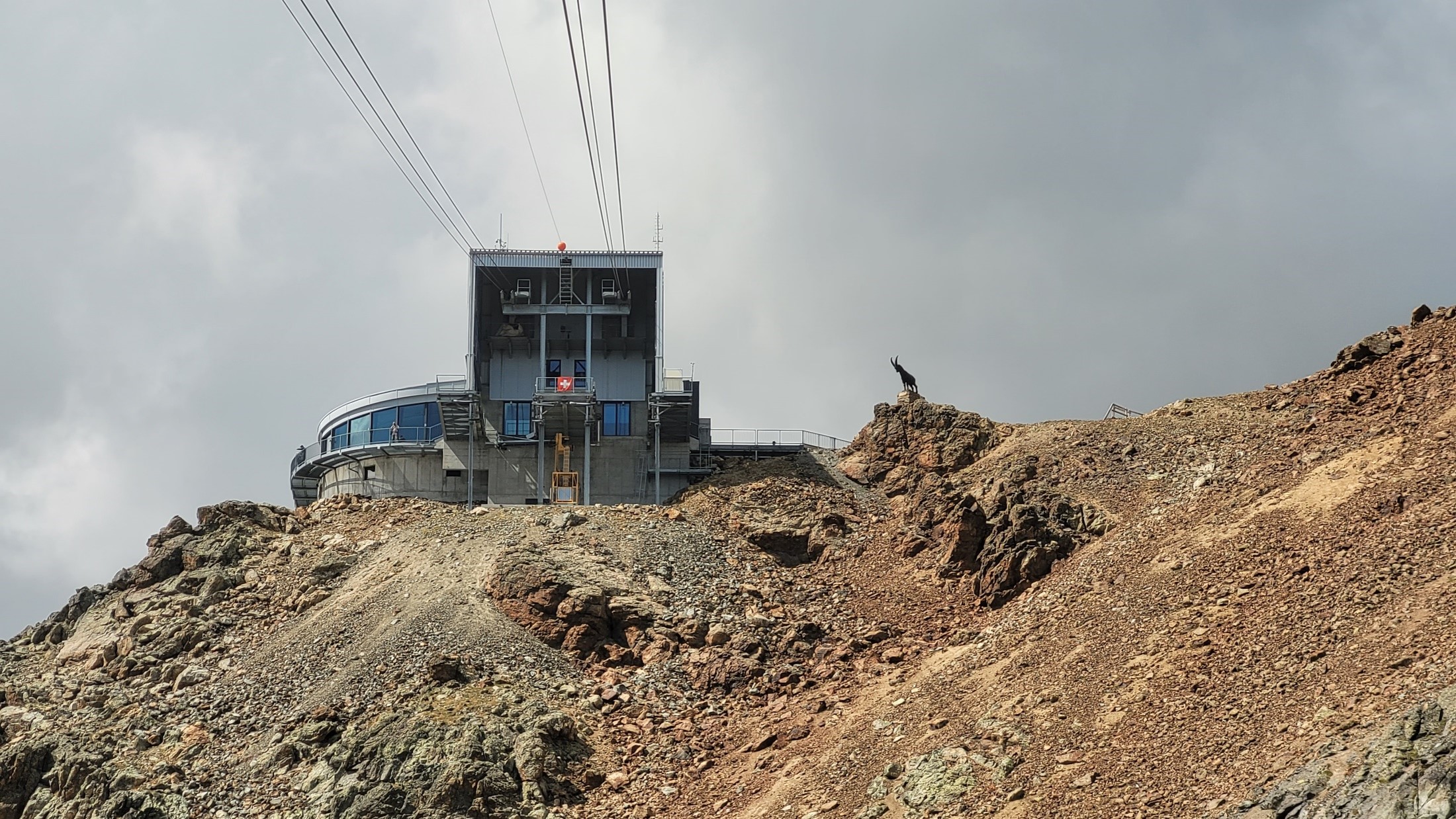

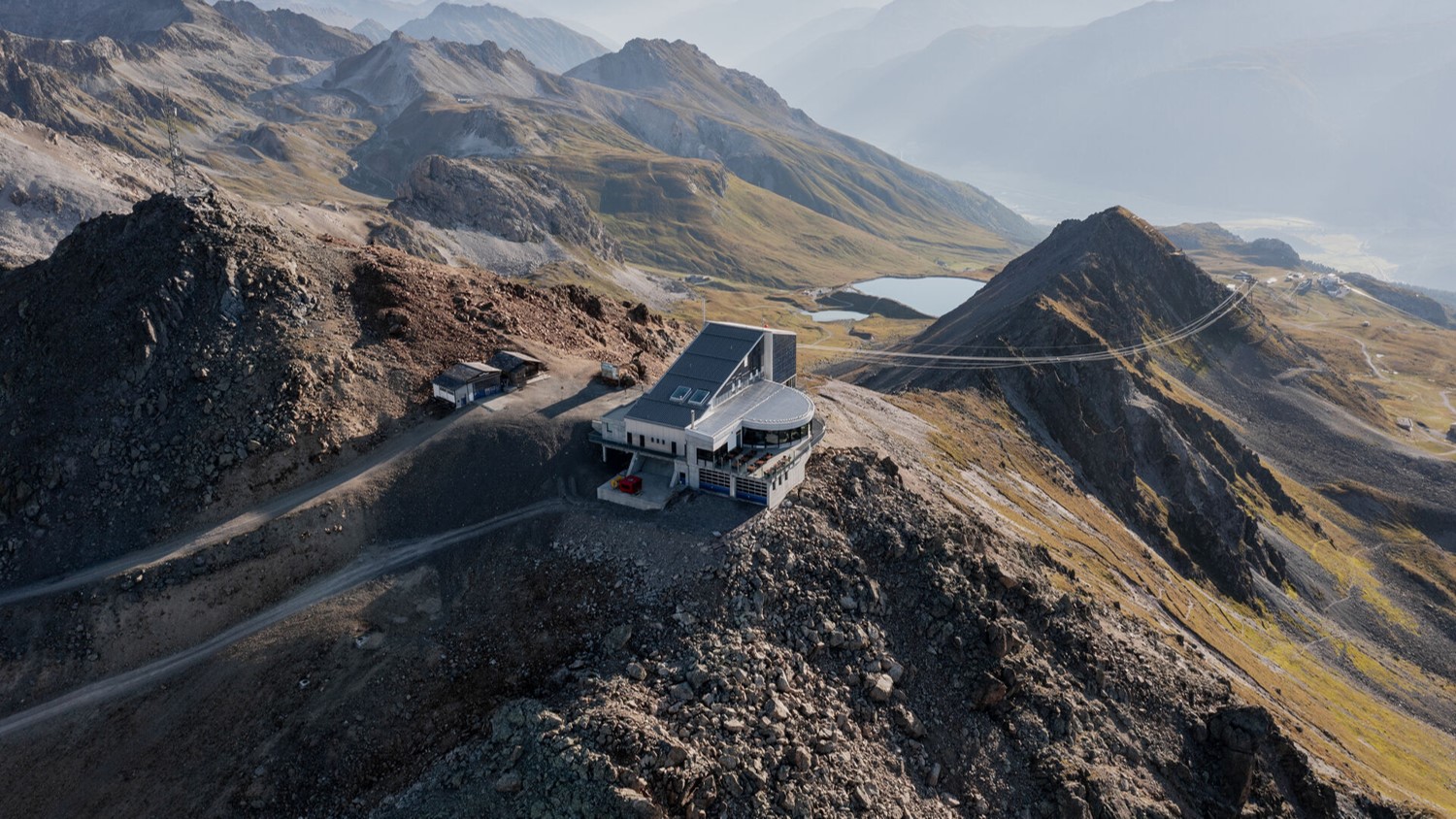

Die Bergstation der Seilbahn Piz Nair in St. Moritz liegt auf 3’056 m ü. M. und ist im Permafrost gegründet. Klimabedingte Veränderungen des Permafrosts können die Stabilität des Untergrunds beeinflussen und zu Setzungen und Verschiebungen der Infrastruktur führen. Um Veränderungen frühzeitig zu erkennen und den sicheren Betrieb langfristig zu unterstützen, setzt die Engadin St. Moritz Mountains AG auf ein umfassendes Monitoring von Bauwerk, Untergrund und Gelände.

Überwachung der Bergstation

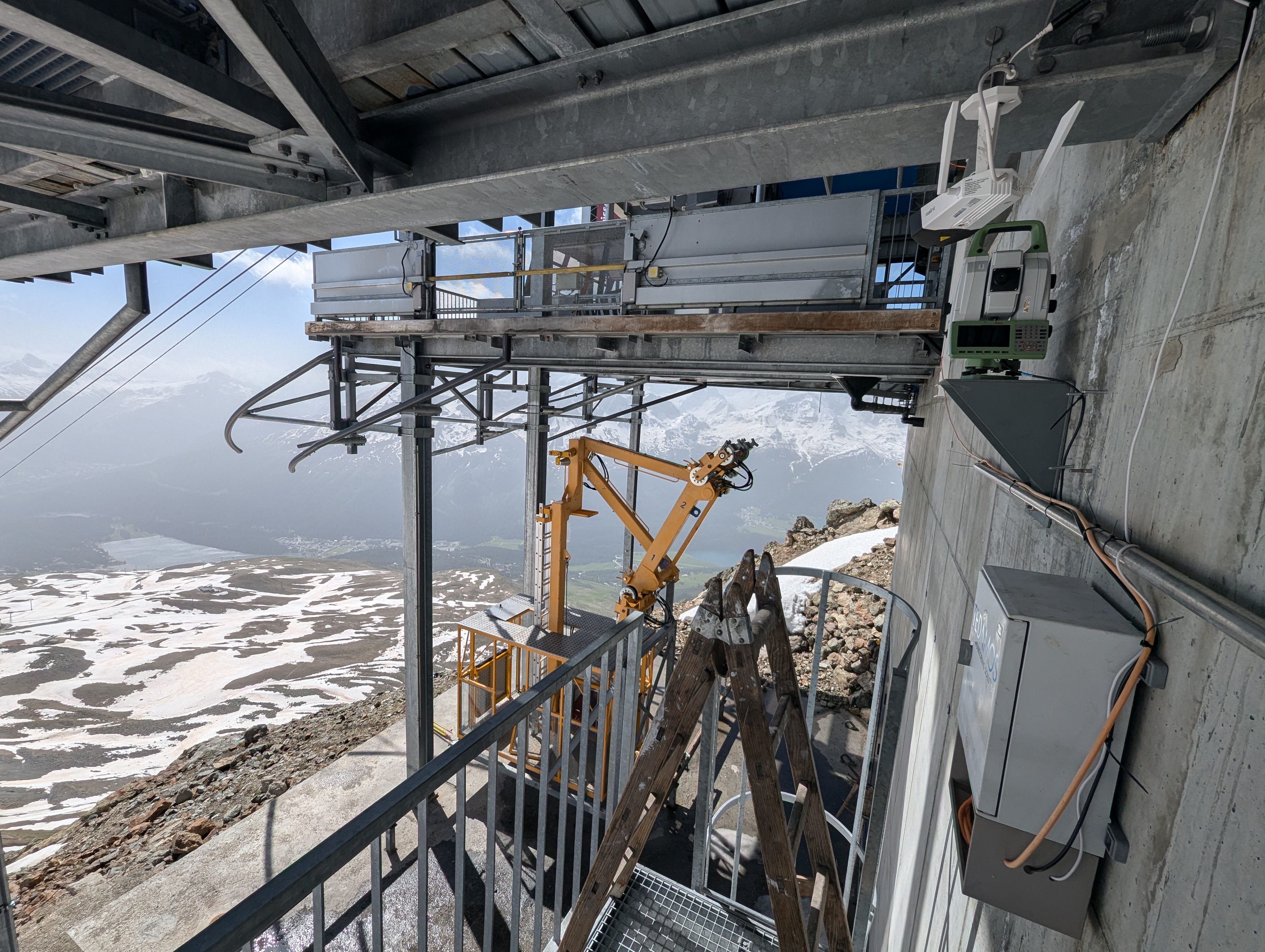

Für die Überwachung der Bergstation und der geplanten Sanierungsarbeiten wurden bestehende Messsysteme übernommen, erweitert und mit zusätzlichen Messverfahren ergänzt. Zwei Tachymeter erfassen dreidimensionale Bewegungen am Stahlbau der Bergstation und an der rückseitigen Garage. Zwei GNSS-Sensoren überwachen die Position der Bergstation, während Crackmeter Setzungen und Kraftmessdosen Veränderungen an tragenden Bauteilen erfassen.

Durch die Kombination der verschiedenen Messverfahren können Bewegungen der Infrastruktur kontinuierlich beobachtet und miteinander verglichen werden.

Temperatur- und Geländeüberwachung im Permafrost

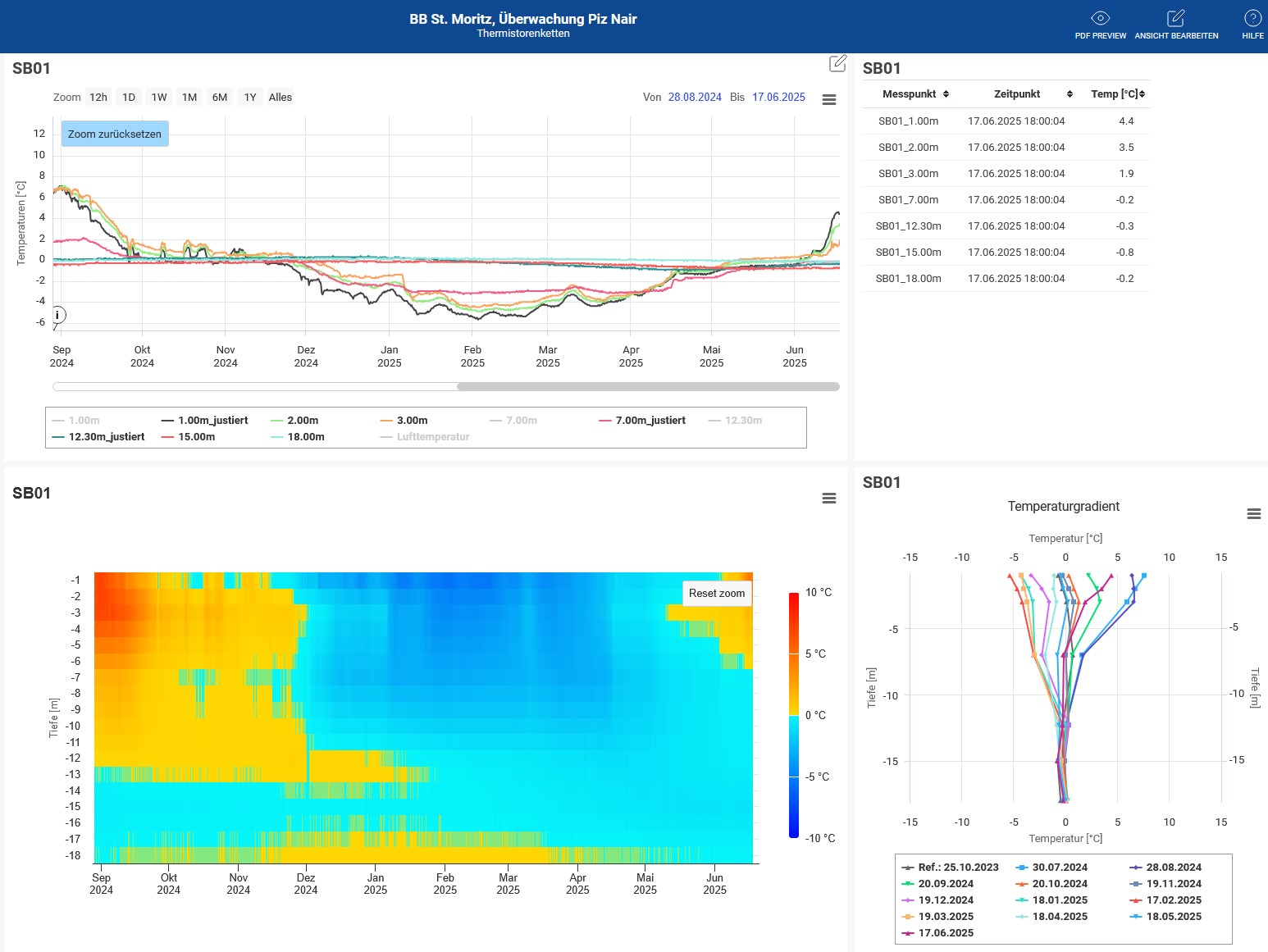

In fünf Bohrungen messen Thermistorenketten die Temperatur bis in eine Tiefe von 18 Metern. Die Messreihen ermöglichen es, Veränderungen der Untergrundtemperaturen zu verfolgen und gemeinsam mit den gemessenen Bauwerks- und Geländebewegungen zu beurteilen.

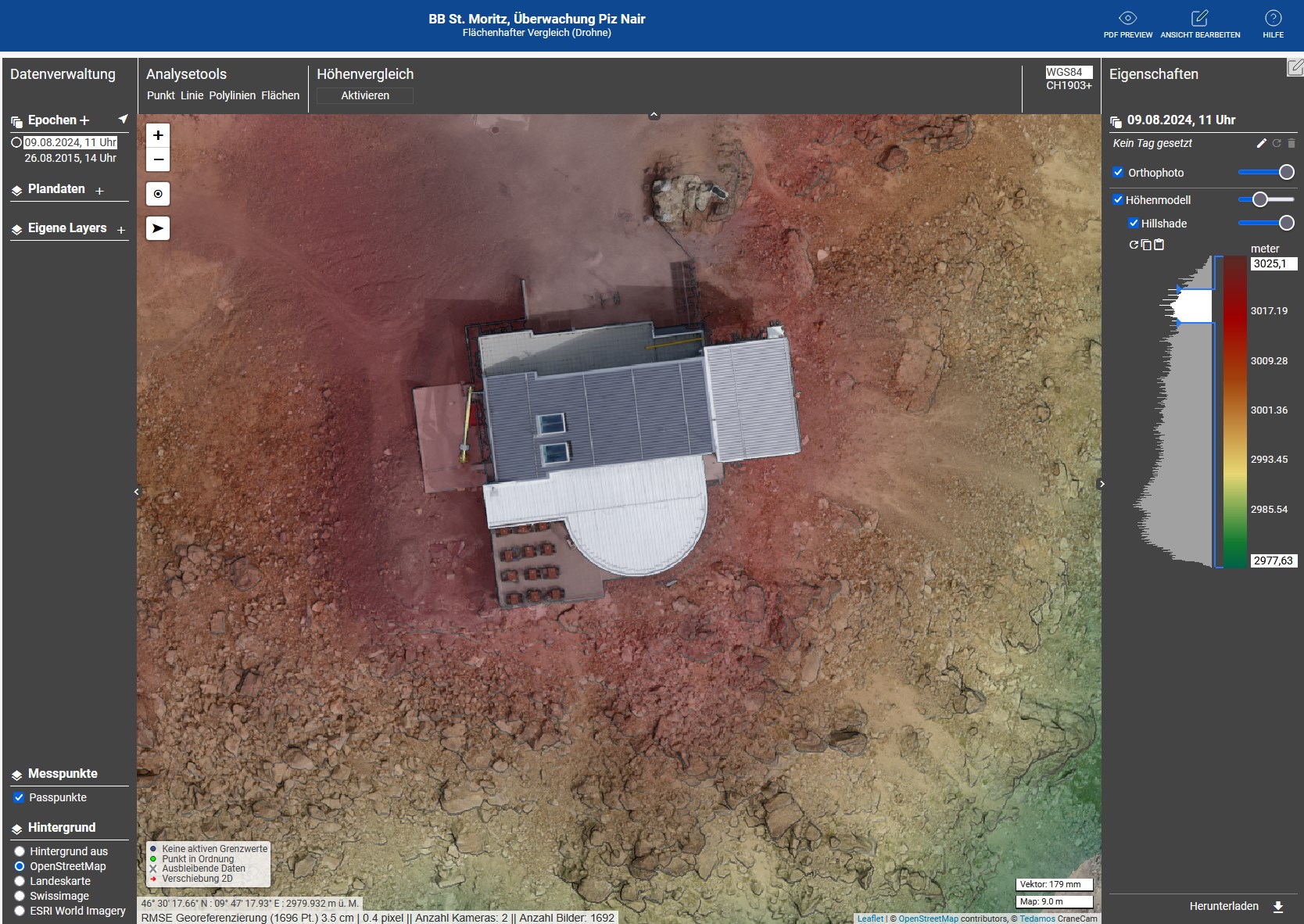

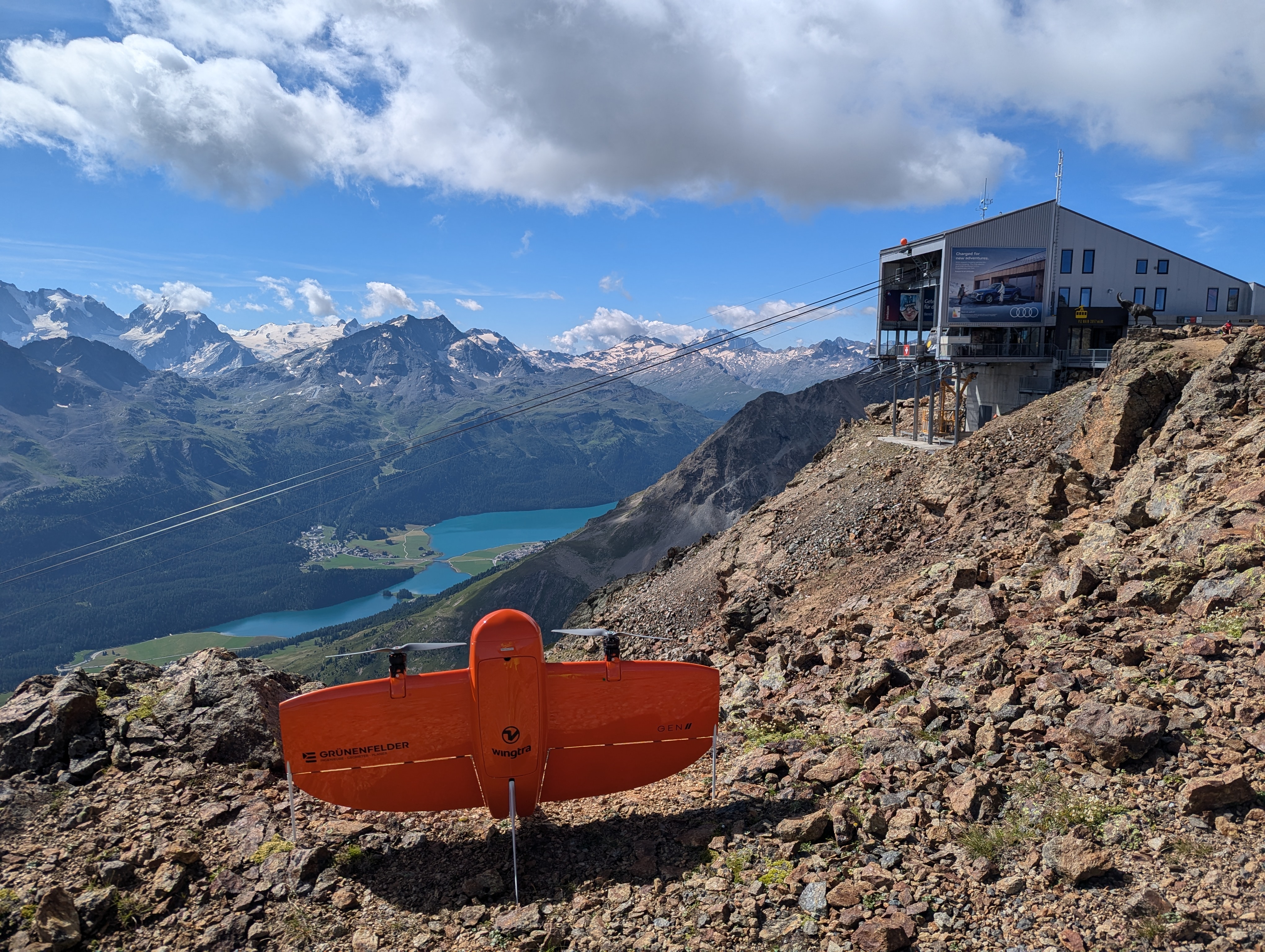

Periodische Drohnenbefliegungen ergänzen die punktuellen Messungen und ermöglichen flächenhafte Deformationsmessungen der Umgebung der Bergstation.

Zentrale Auswertung im TEDAMOS Webportal

Sämtliche historischen und aktuellen Messresultate werden im TEDAMOS Webportal zusammengeführt, analysiert und visualisiert. Dadurch erhält die Bauherrschaft einen zentralen Überblick über die Entwicklung der Infrastruktur und des umliegenden Geländes. Veränderungen können frühzeitig erkannt und als Grundlage für den Betrieb und die langfristige Sicherung der Bergstation beurteilt werden.

Leistungen

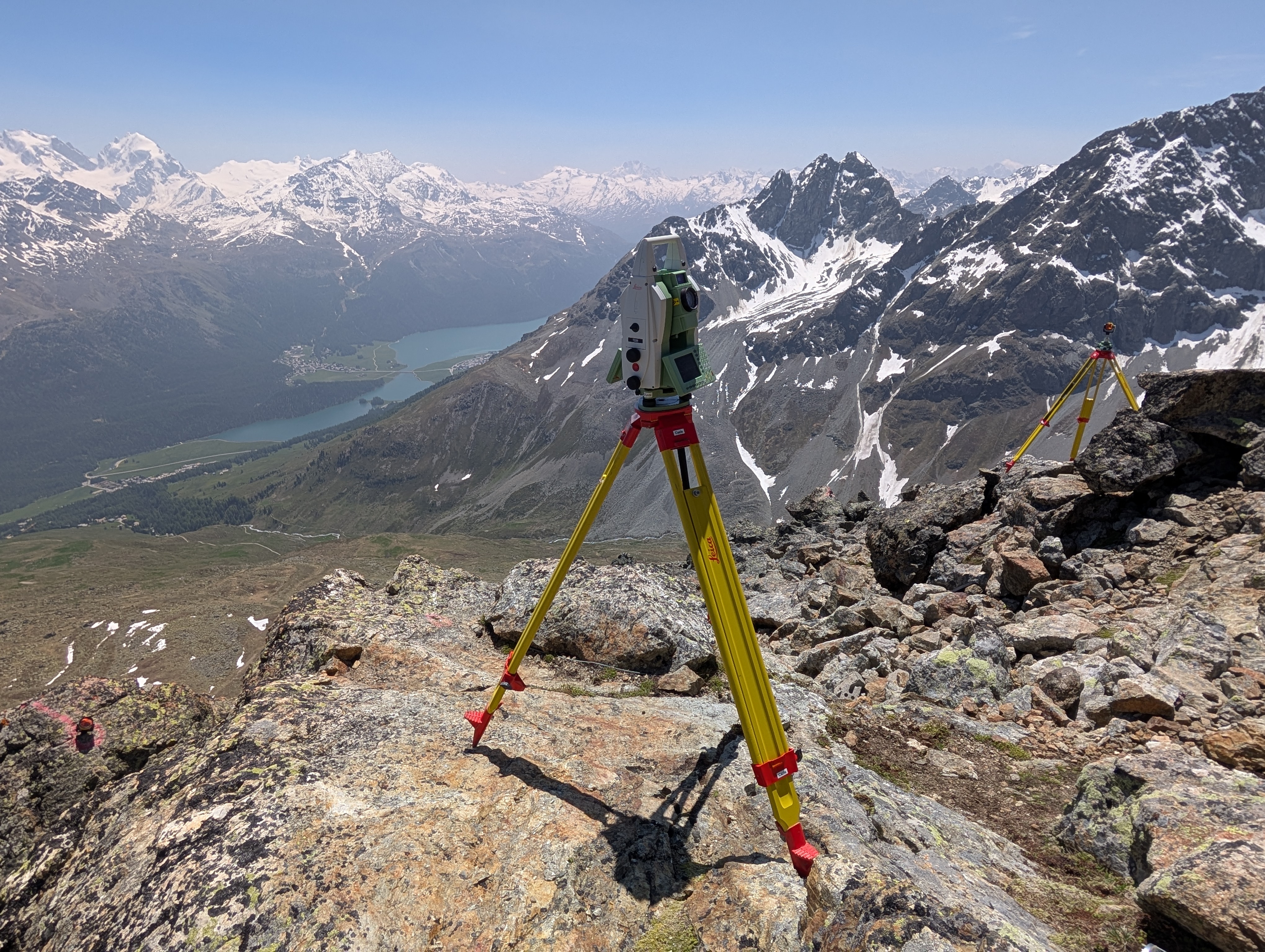

• Manuelle, tachymetrische 3D-Def.messungen an Gebäude- und Geländepunkten
• Autom. tachymetrische 3D-Überwachung des Stahlbaus der Bergstation und der rückseitigen Garage
• Autom. GNSS-Messungen der Bergstation
• Autom. Setzungsüberwachungen an Gebäudeteilen mit Crackmetern
• Autom. Kraftmessdosenüberwachungen
• Autom. Temperaturmessungen in 5 Bohrungen und der Luft
• Betrieb Webcam
• Periodische flächenhafte Def.messungen der Umgebung der Bergstation mit Drohnen
• Integration aller bisherigen und aktuellen Messresultate ins TEDAMOS Webportal

Technologien

Automatisiert

• 2 Tachymeter
• 2 GNSS-Sensoren
• 8 Crackmeter
• 4 Kraftmessdosen
• 5 Thermistorenketten bis 18 m Tiefe
• 2 Temperatursensoren
• 1 Webcam

Manuell

• Tachymeter
• Flächendrohne Wingtra GEN II
• Inklinometer
