Haus zum Falken, Zürich-Stadelhofen

Automatische und manuelle Baugruben- und Gleisüberwachung

Projekt: 2022 - 2025, Zürich, Schweiz
Auftraggeber: Axa-Anlage­stiftung, Zürich

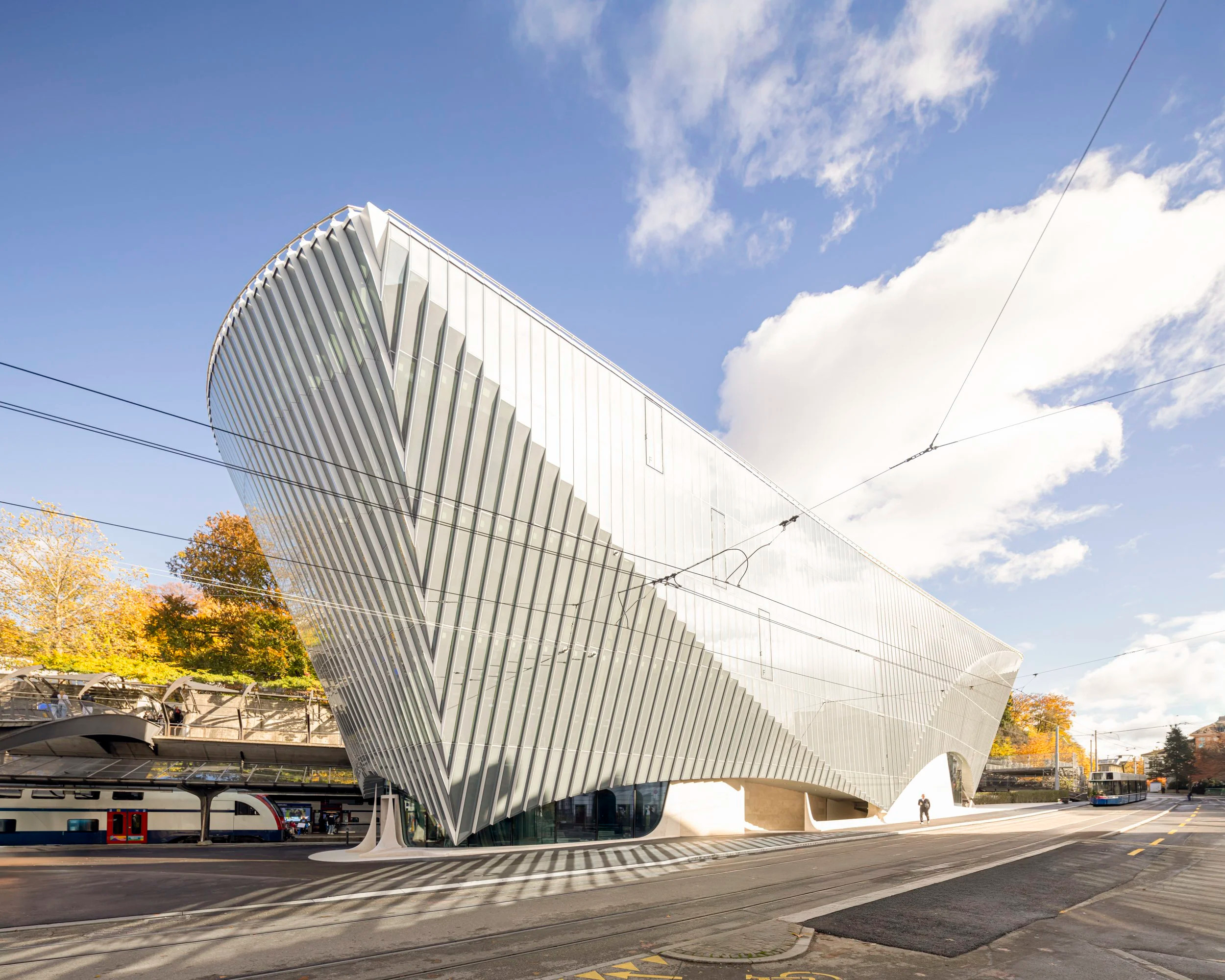

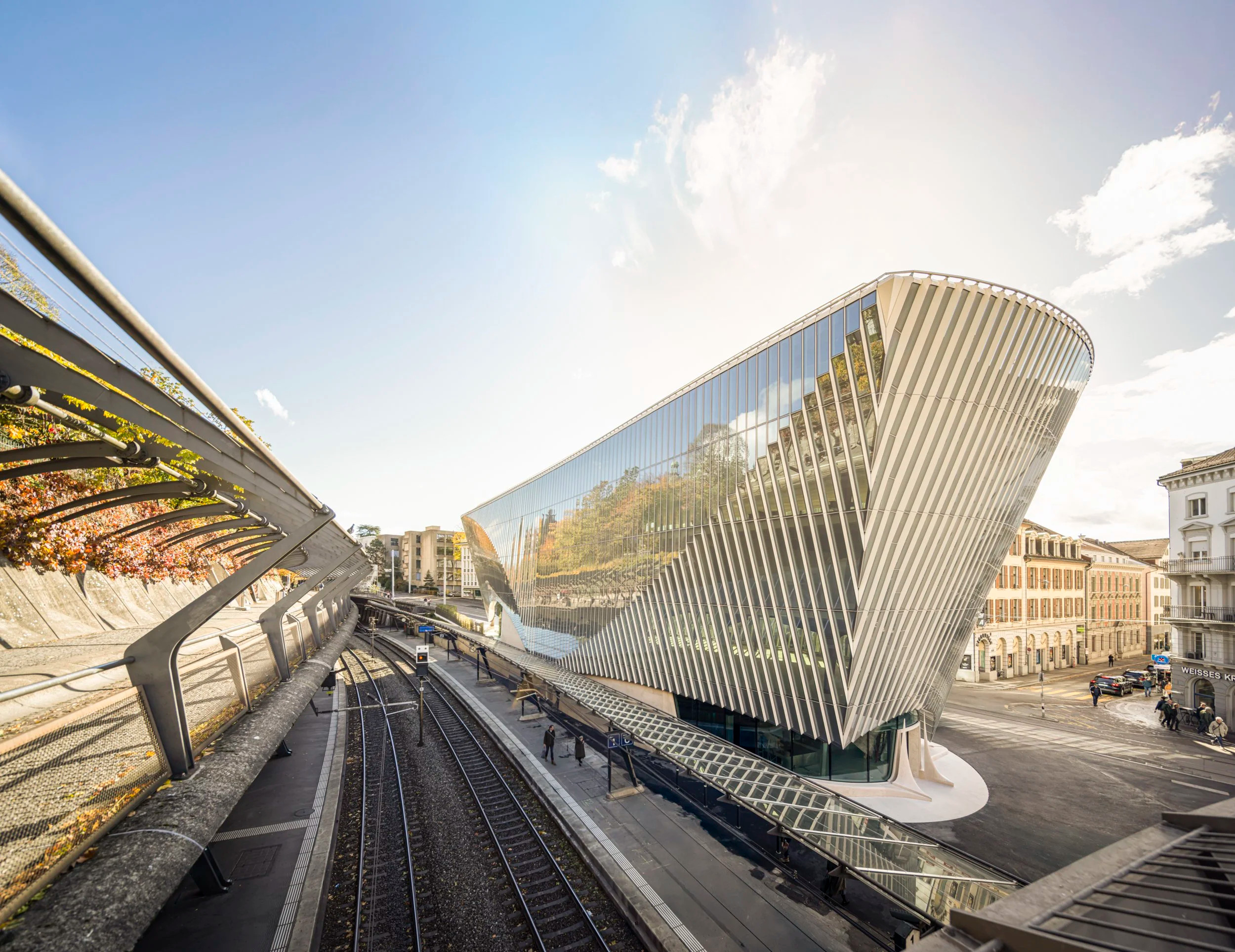

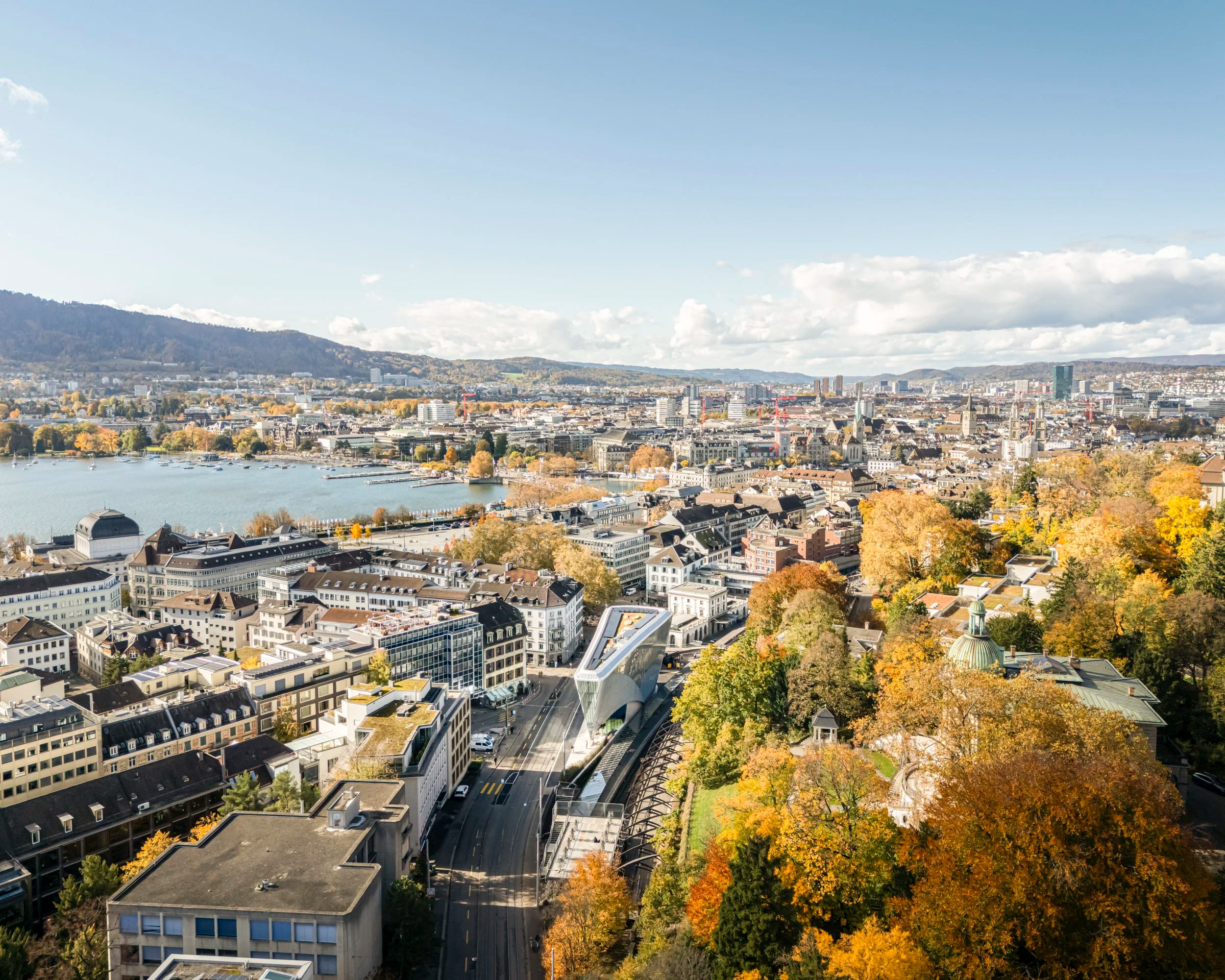

Direkt am Bahnhof Zürich Stadel­hofen mit täglich 80'000 Passagieren entsteht das «Haus zum Falken» (Bausumme 40 Mio. CHF). Das fünf­geschossige Büro- und Gewerbe­gebäude aus der Feder des Architekten Santiago Calatrava beher­bergt u.a. eine Velo­station mit 800 Parkplätzen. Die beengten Platz­verhält­nisse und die un­mittel­bare Nähe zu Bahn und Tram erfordern auf­wendige Bau­abläufe, eine minutiöse Planung und um­fang­reiche Sicher­heits­vor­kehrungen.

Aus diesem Grund wurde die unmittelbare Umgebung dieser anspruchsvollen Baugrube von Anfang an permanent auf Deformationen überwacht. Neben automatisierten, geodätischen Gleisüberwachungen zählen dazu z.B. auch die Überwachung der Grundwasserstände in- und ausserhalb der Baugrube sowie automatisierte Ankerkraftmessungen. Die Gebäude in der näheren Umgebung sowie Tramgleise werden periodisch manuell auf Deformationen überwacht. Mittels periodischen Inklinometermessungen in 8 Bohrungen bis in eine Tiefe von 21 m rund um die Baugrube werden die Deformationen infolge des Baugrubenaushubs überwacht.

Leistungen

  • Autom. Überwachung der SBB-Gleis- und Perronanlage, Perrondachstützen und des VBZ-Schutztunnels mit Totalstationen
  • Autom. Überwachung der Baugrube mit Totalstationen, Kraftmessdosen & Piezometern
  • Manuelle Überwachungen der Tramgleise, Baugrube und Umgebung mit Inklinometern und geod. Deformationsmessungen
  • Visualisierung auf Web-Portal inklusive automatischer Alarmierung

Technologien

  • 5 Präzisionstachymeter mit mehreren hundert Messpunkten
  • 3 Piezometer mit LoRa-Fundmodulen
  • div. Ankerkraftmessungen mit LoRa-Fundmodulen
  • TEDAMOS Web, passwortgeschütztes Kundenportal mit 24/7-Zugriff
