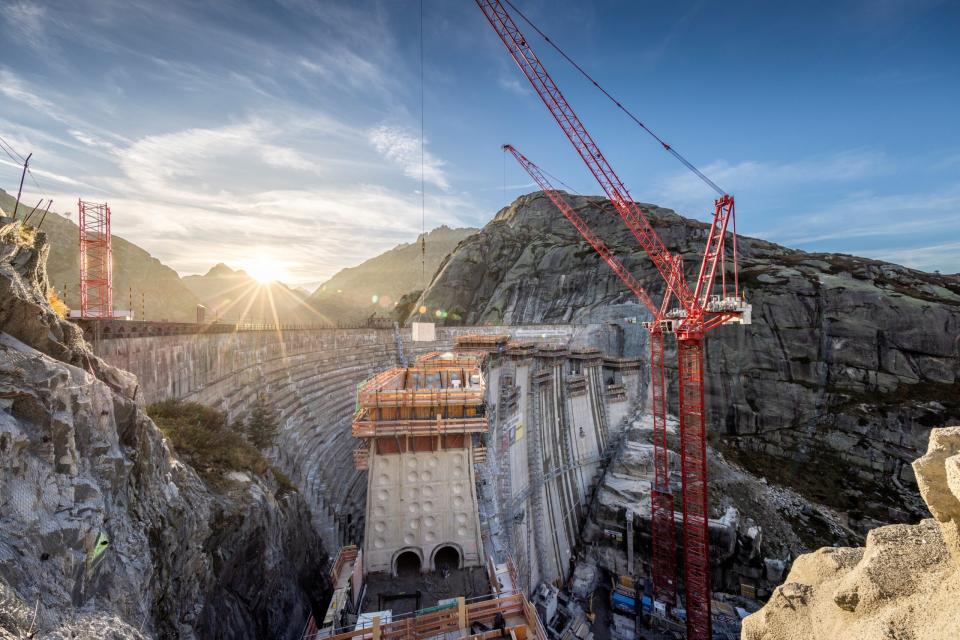

Ersatzstaumauer Spitallamm Grimsel (BE)

Staumauer-Monitoring mit geodätischen und geotechnischen Messsystemen

Projekt: 2024 – 2025, Guttannen

Auftraggeber: Kraftwerke Oberhasli AG

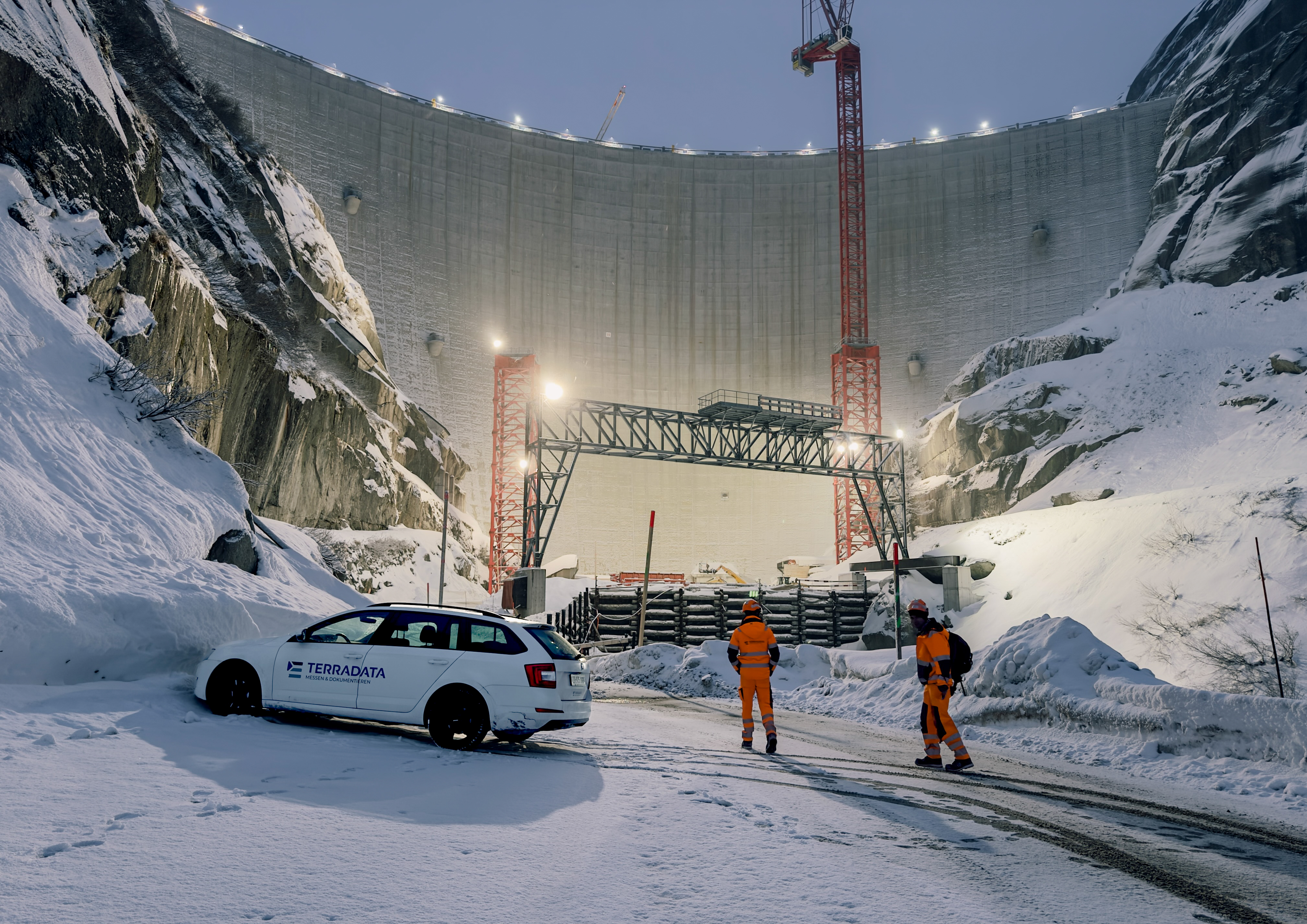

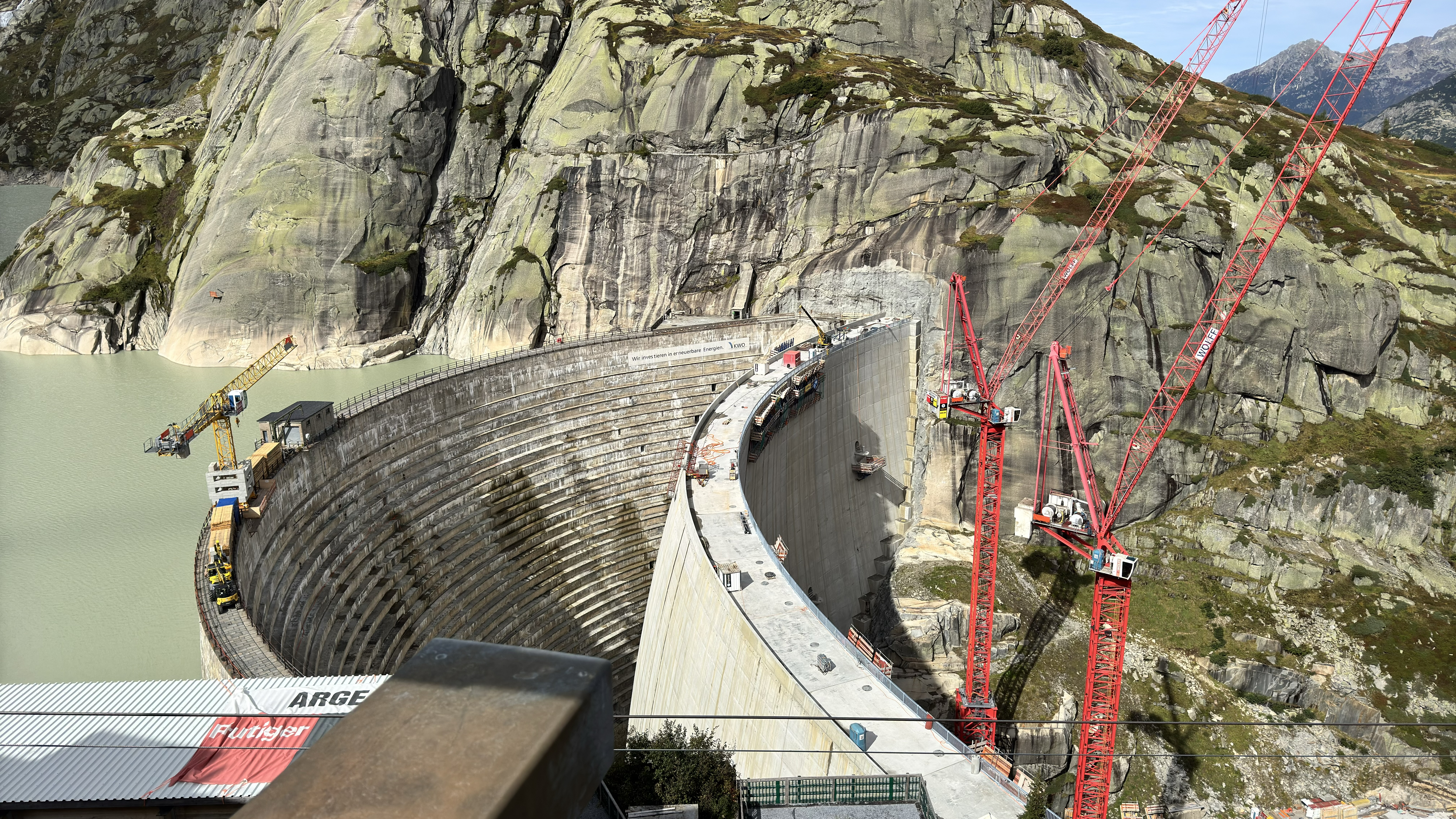

Mit dem Neubau der Spitallamm-Staumauer im Grimselgebiet entstand eines der bedeutendsten Infrastrukturprojekte der Schweizer Wasserkraft. Die neue Staumauer ersetzt die bestehende Anlage aus dem Jahr 1932 und schafft mit 113 Metern Höhe und 210 Metern Länge eine zukunftsfähige Grundlage für die Energieproduktion.

Die Umsetzung des Jahrhundertbauwerks erfolgte unter anspruchsvollen Bedingungen im Hochgebirge und bei laufendem Betrieb des Stausees. Entsprechend hoch waren die Anforderungen an die Überwachung von Bauwerk und Untergrund.

Geotechnisches Monitoring der Staumauer

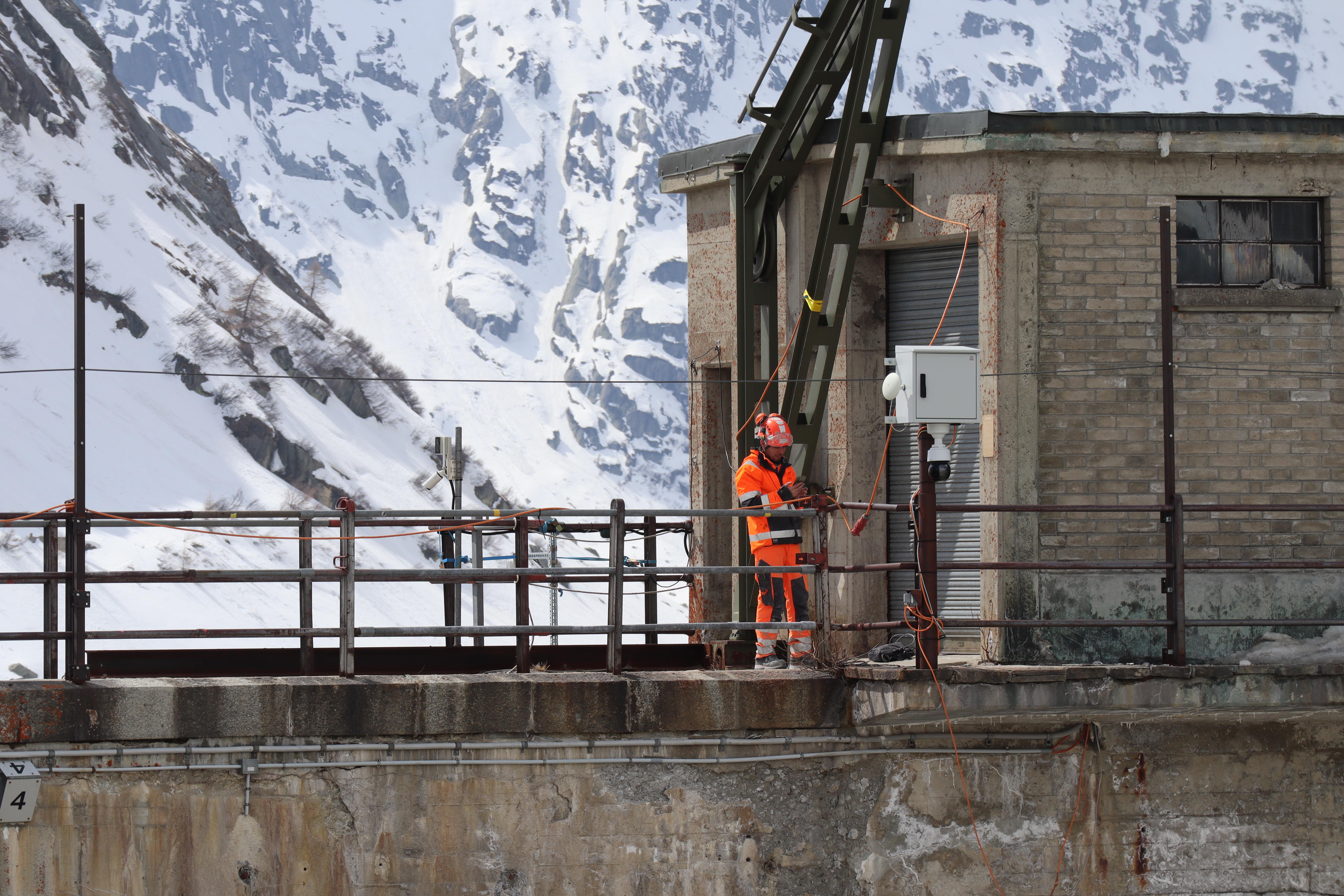

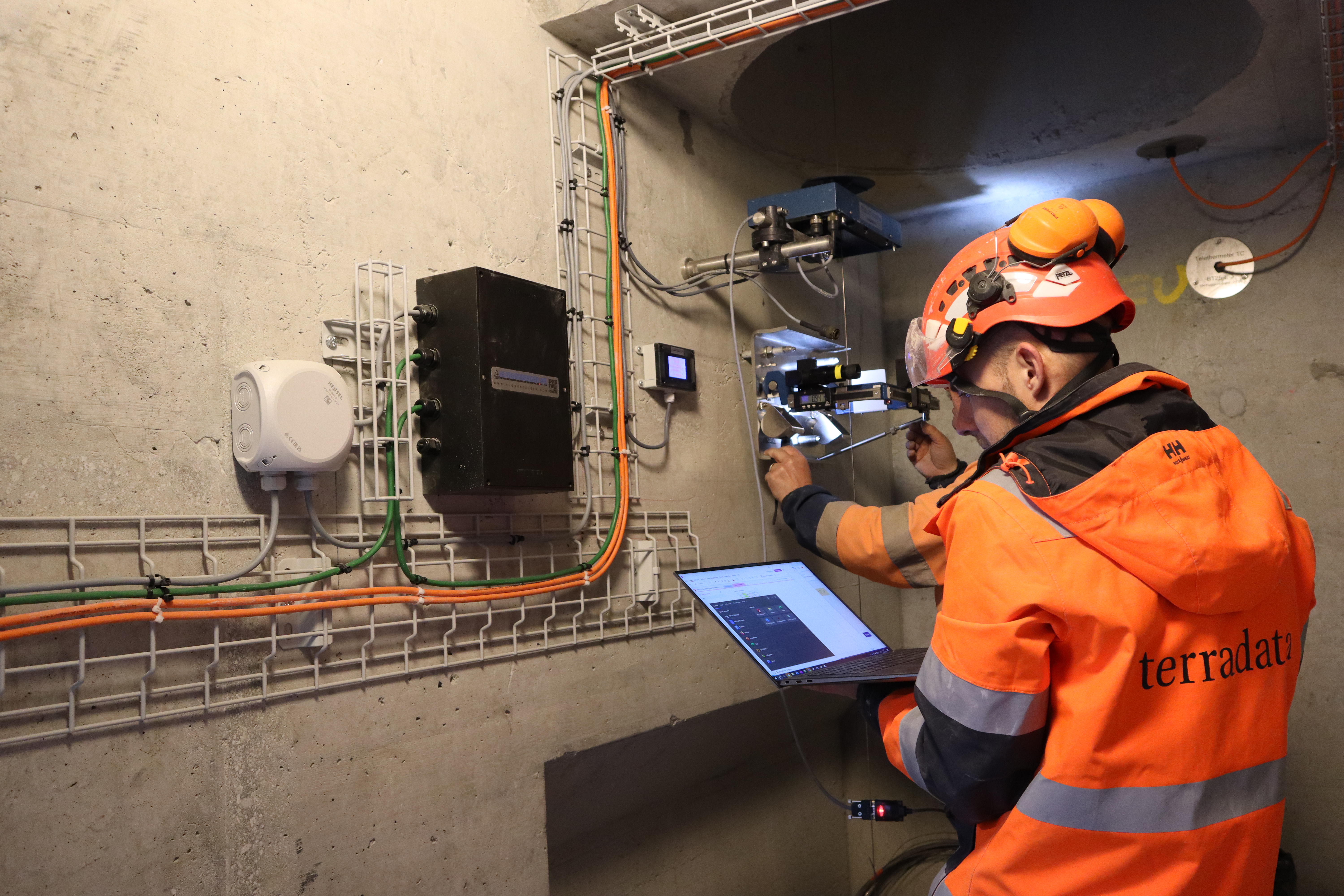

Terradata verantwortete das geotechnische Monitoring und die Instrumentierung der Staumauer über sämtliche Bauphasen. Dazu gehörten die Planung, Installation und Inbetriebnahme eines umfassenden Messsystems zur kontinuierlichen Überwachung von Verformungen, Verschiebungen, Höhenänderungen, Temperaturen, Fugenbewegungen und Sickerwassermengen. Ziel der Bauwerksüberwachung ist es, das Verhalten der Staumauer und ihres Untergrunds präzise zu erfassen und Veränderungen frühzeitig zu erkennen.

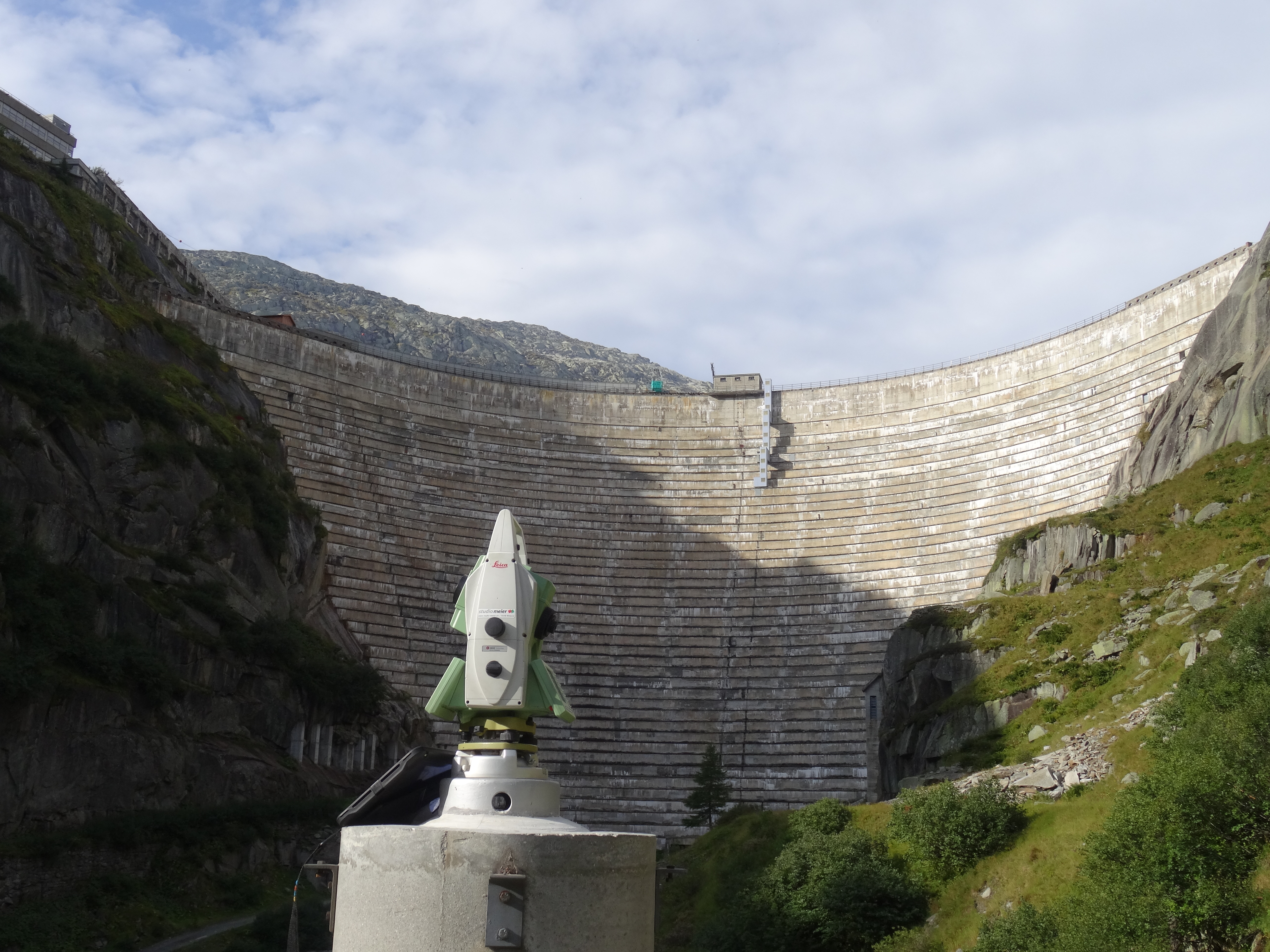

Für das Staumauer-Monitoring werden verschiedene geodätische und geotechnische Messverfahren kombiniert. Tachymeter erfassen Deformationen des Bauwerks, während Inklinometer und Extensometer Bewegungen und Veränderungen im Untergrund überwachen. Ergänzend kommen Schlauchwaagen, Crackmeter und Piezometer zum Einsatz. Sie erfassen Höhenänderungen, Fugenbewegungen und Porenwasserdruck und ermöglichen damit eine umfassende Beurteilung des Bauwerksverhaltens.

Langfristige Bauwerksüberwachung

Die Kombination der unterschiedlichen Messsysteme ermöglicht eine kontinuierliche Überwachung der Staumauer und ihres Untergrunds. Die gewonnenen Messdaten bilden eine wichtige Grundlage, um langfristige Entwicklungen zu beurteilen und den sicheren Betrieb des Bauwerks zu unterstützen.
