Pilatus Arena Kriens: Hightech trifft Hochhaus

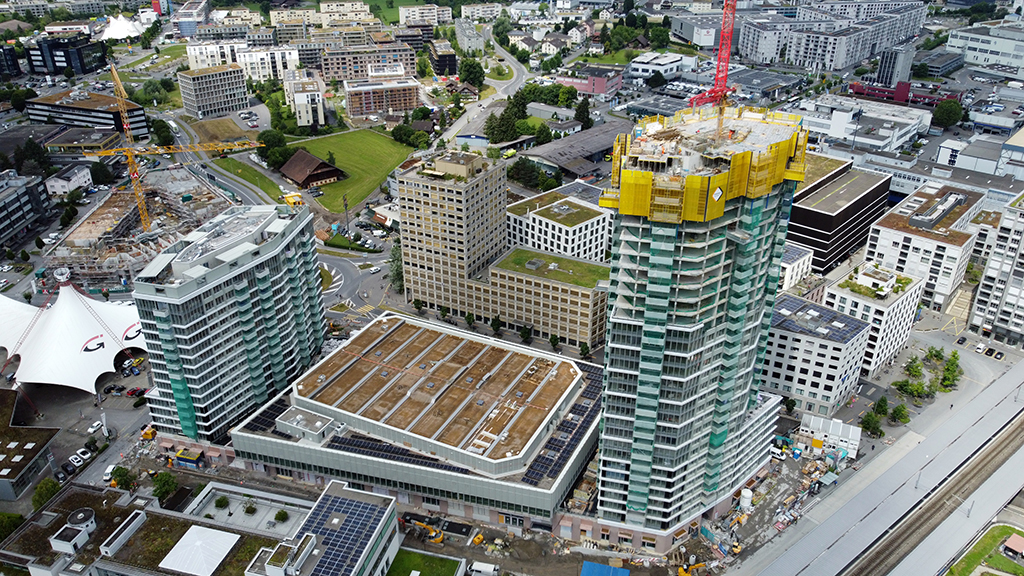

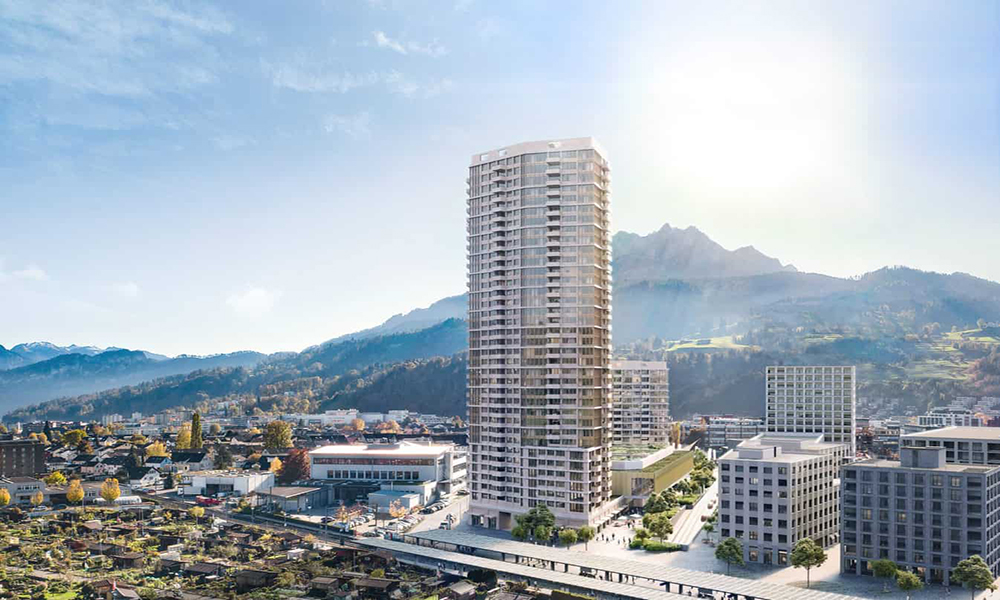

Die Pilatus Arena in Kriens, kurz PAK, ist eine multifunktionale Eventhalle für Sport, Konzerte und Kongresse mit 4'500 Plätzen. Ihre Eröffnung ist bis Ende 2025 geplant. Direkt daneben entstehen zwei markante Wohnhochhäuser: der 110 m hohe Pilatus Tower mit Eigentumswohnungen und das 50 m hohe Scheibenhaus mit Mietwohnungen. Gemeinsam bilden sie ein neues, urbanes Zentrum beim Bahnhof Mattenhof, das Wohnen, Freizeit und Events verbindet. Architektonisch setzen sie mit polygonalen Grundrissen und einer fein gegliederten Fassade besondere Akzente.
Hightech-Vermessung: Präzision dank GNSS-Sensoren

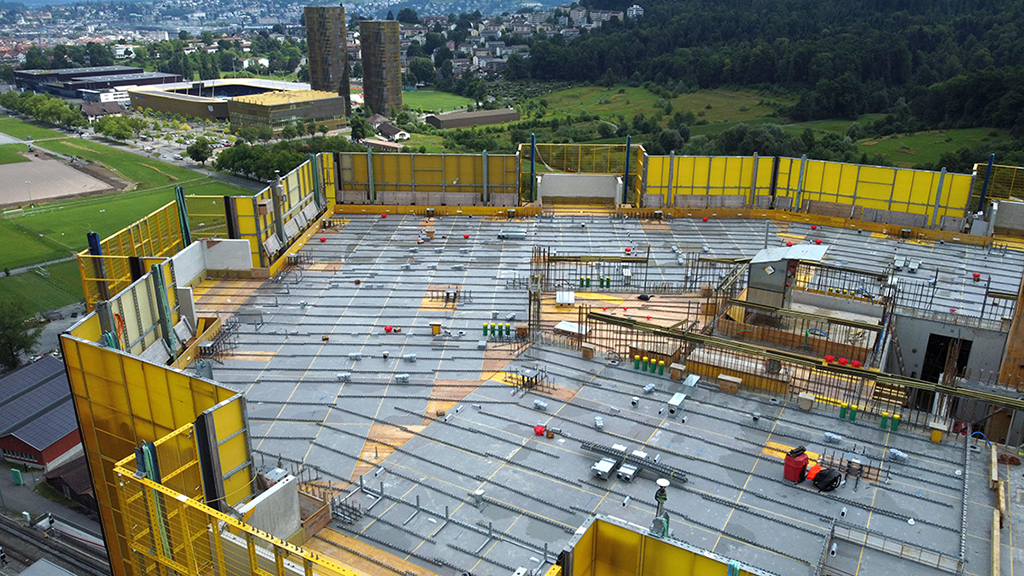

Bei einem Bauprojekt dieser Dimension ist Präzision unerlässlich. Insbesondere aufgrund der schützenden Windschilde werden die Absteckungen in den oberen Stockwerken nicht klassisch vorgenommen, sondern mithilfe von Fixpunkten, die täglich mittels langstatischer GNSS-Messungen exakt bestimmt werden.

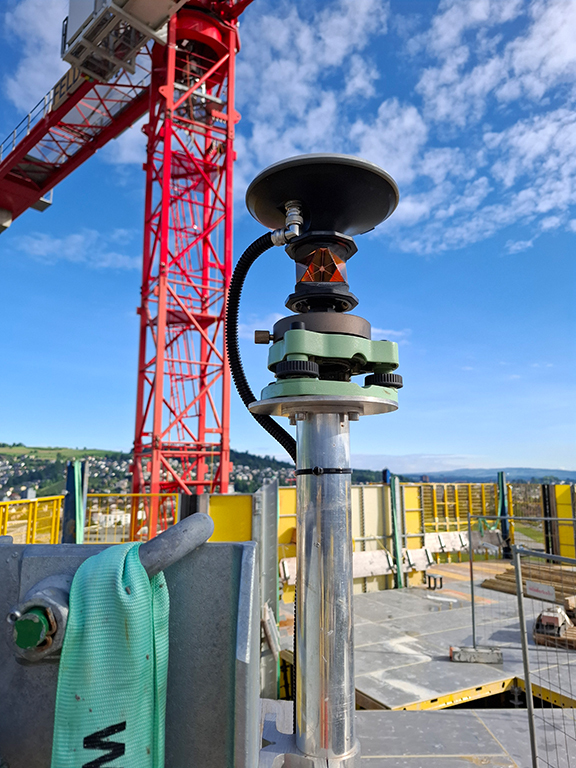

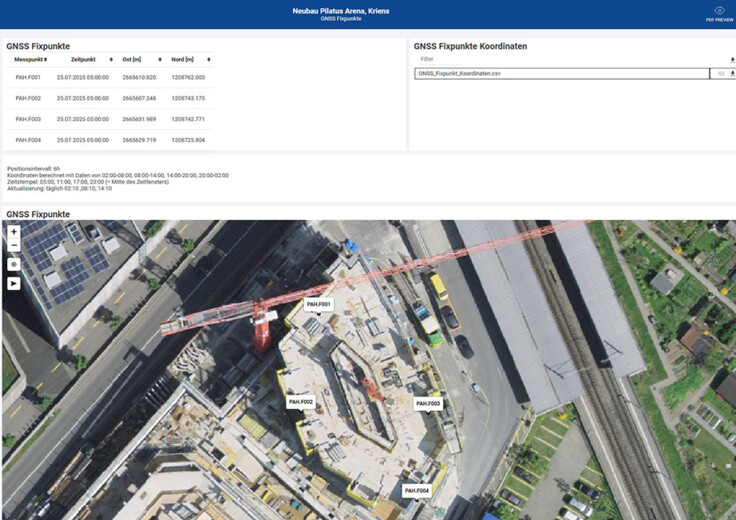

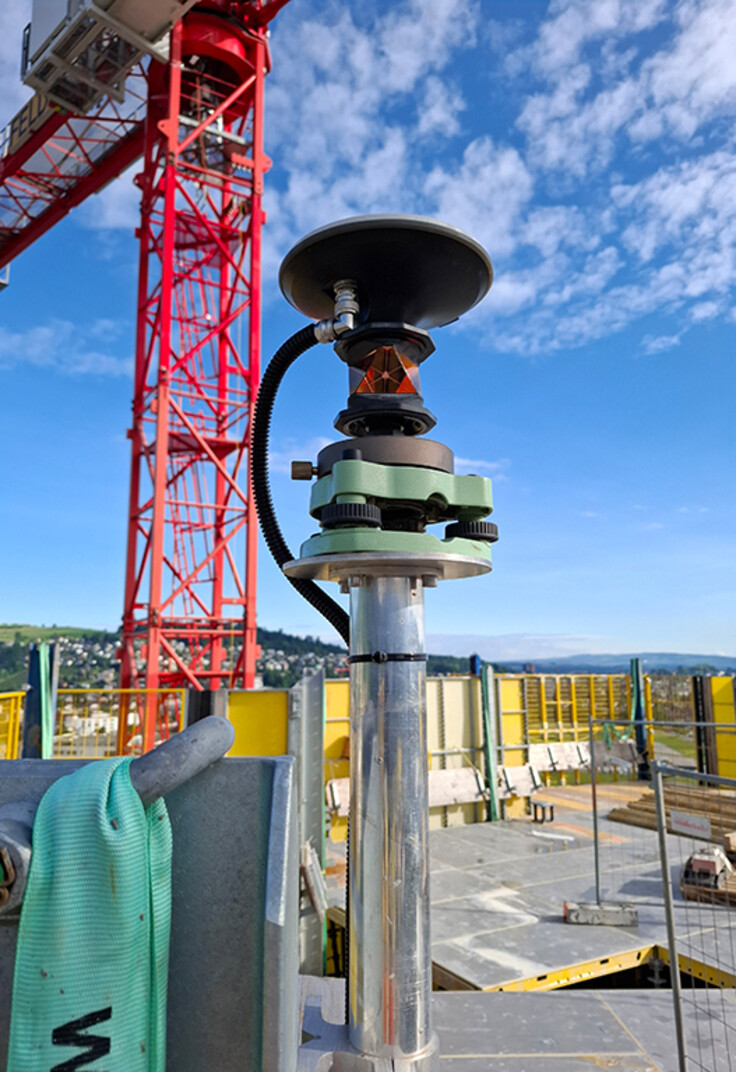

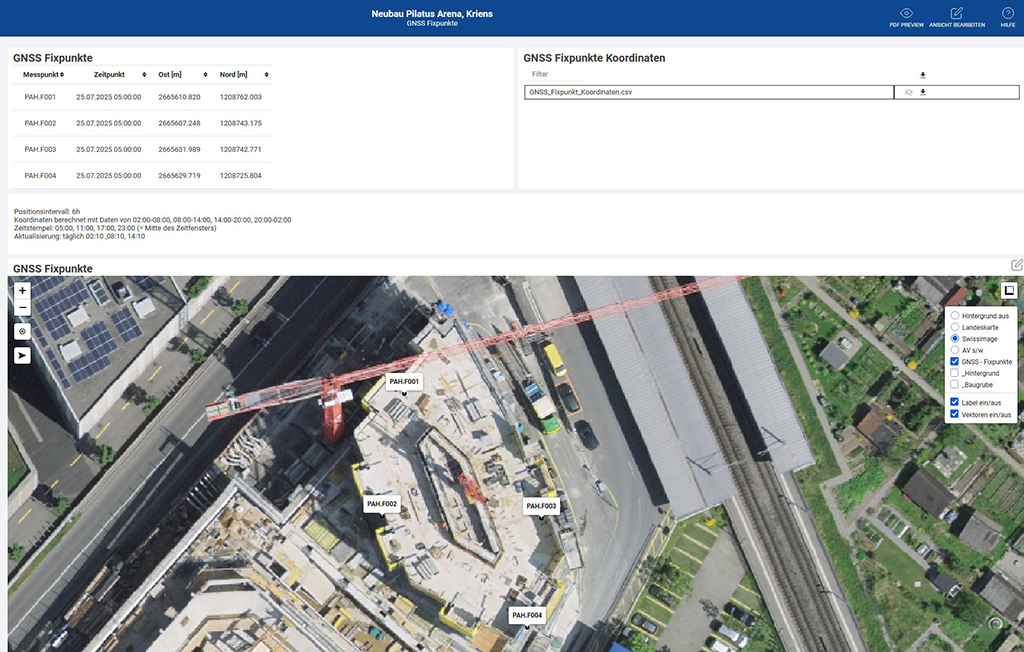

Das innovative Messsystem basiert auf den von Terradata entwickelten GNSS-Sensoren. Die Daten aller fünf installierten Sensoren werden automatisch per GSM an unsere TEDAMOS-Server übertragen und die aktuellen Koordinaten berechnet. Jeden Morgen erhalten die Vermesser die aktuellen 3D-Koordinaten der temporären Fixpunkte über die TEDAMOS Webplattform. Damit können sie mit den auf dem Windschild fest installierten Prismen die Tachymeter stationieren und die Absteckungen mit größtmöglicher Präzision durchführen. Benutzt wird das System sowohl vom Baumeister als auch dem Bauherrenvermesser.
«Die Vermessung wurde pünktlich, mit moderner Technik und hoher Genauigkeit durchgeführt. Besonders beeindruckt hat uns die GNSS-Messung, die im Hochhausbau unter anspruchsvollen Bedingungen mit Windschild eingesetzt wurde – präzise und absolut professionell umgesetzt.
Auch die offene und transparente Zusammenarbeit hat uns sehr gefallen: Unsere Anliegen wurden individuell und zuverlässig bearbeitet, und die benötigten Unterlagen haben wir zeitnah und in hervorragender Qualität erhalten.»
Roberto Conill, Halter AG – Bauleiter Pilatus Arena
Präzisionsarbeit für Stahleinlageteilen und Fassadenhalterungen

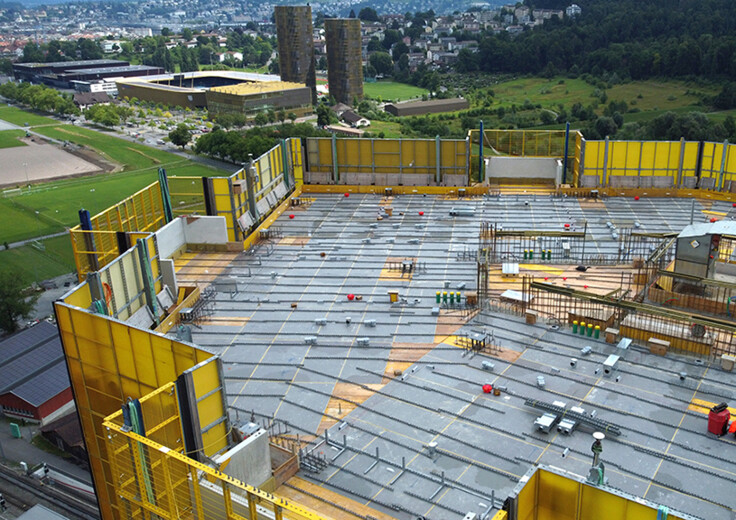

Um die millimetergenaue Montage der vorproduzierten Fassadenelemente zu sichern, ist höchste Präzision im Rohbau entscheidend. In jeder Decke werden dafür 70 Stahleinlageteile exakt abgesteckt und vor dem Betonieren nochmals kontrolliert. Diese hohe Einbaugenauigkeit ist entscheidend für die Passgenauigkeit der Fassade.
«Die Kontrolle der Lagegenauigkeit der Betoneinlagen für die Fassade direkt vor dem Betonieren ist ein entscheidender Schritt, um sicherzustellen, dass alles präzise passt. Durch die sorgfältige Überprüfung können Fehler vermieden werden, was zu einem Ergebnis führt, das den Ansprüchen gerecht wird.»
Maria Reissmann, Feldmann AG – Bauführerin Pilatus Arena

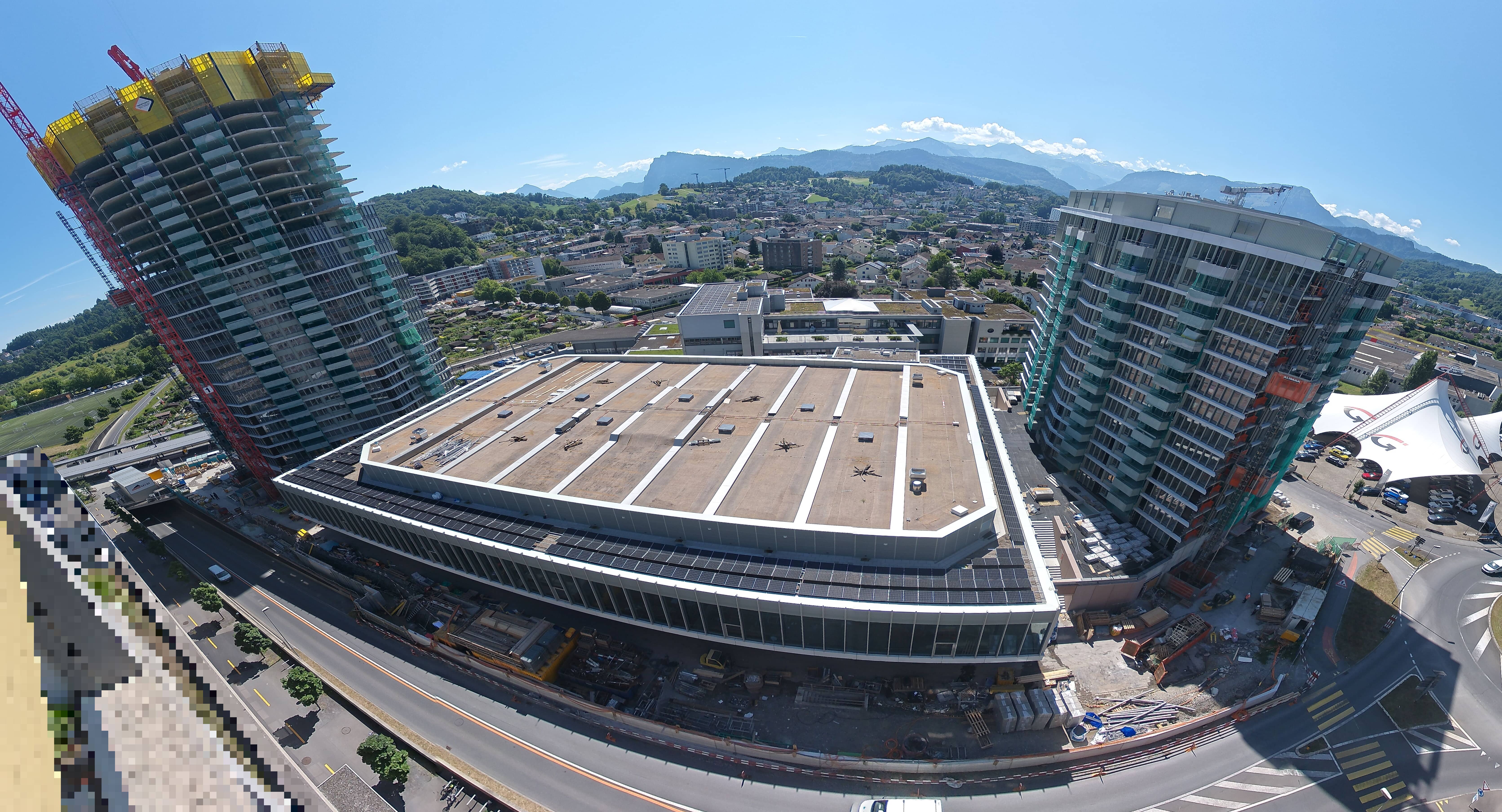

Kamera auf 127 Metern: So wird der Fortschritt im Hochhausbau live verfolgt

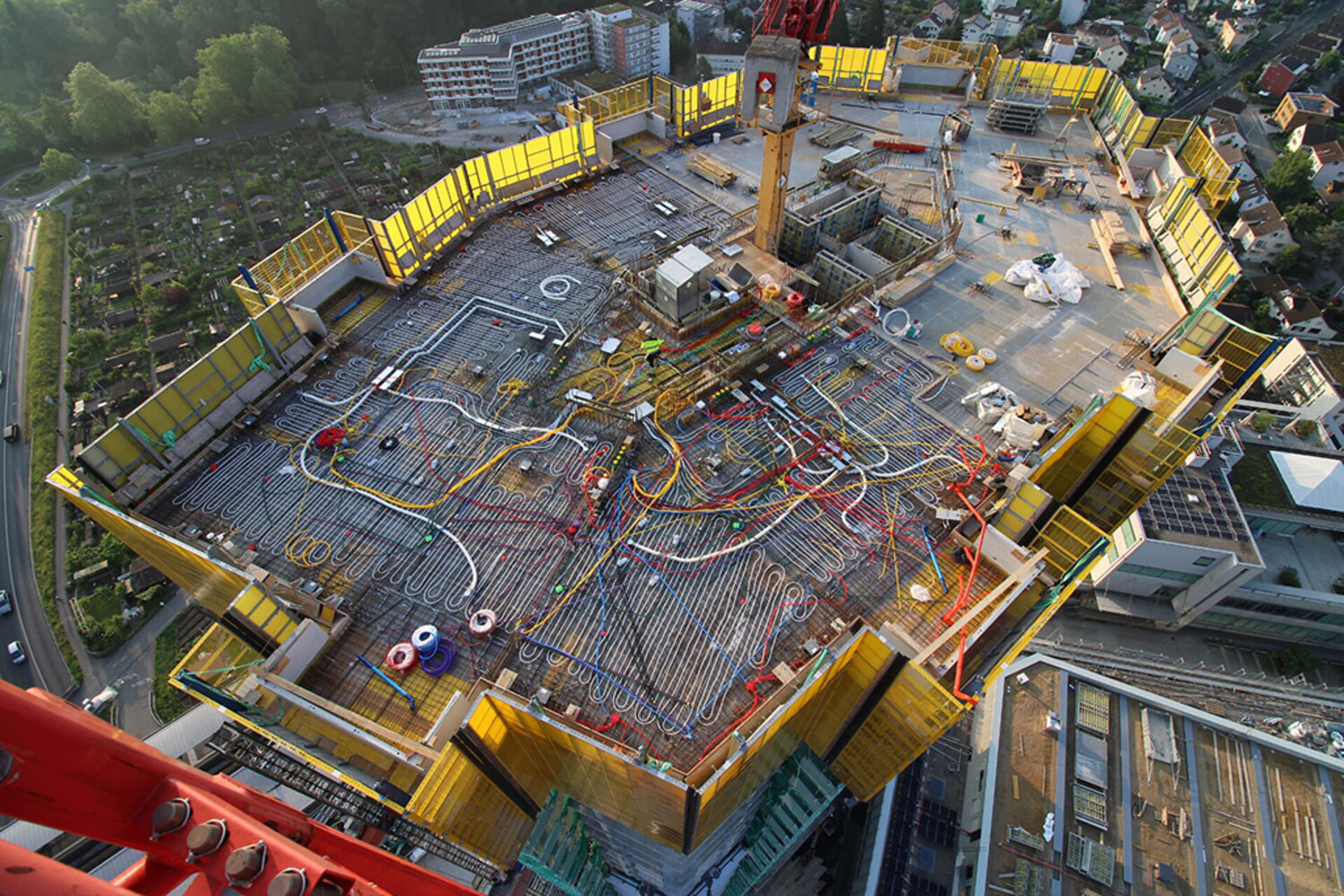

Eine Webcam am Kran 1 bietet eine einzigartige Vogelperspektive auf das Hochhaus und ermöglicht es allen Projektbeteiligten – von der Bauleitung über die Bauführung bis zum Polier – die laufenden Arbeiten auf dem obersten Stockwerk jederzeit live zu verfolgen. Dank dieser Kamera lassen sich Fragen schnell und sicher klären, ohne dass ein aufwändiger und zeitraubender Gang in die Höhe nötig ist. Das führt zu erheblichen Zeitersparnissen und optimiert die Bauabläufe. Eine zweite Webcam überblickt die ganze Baustelle von der Seite.
Weitere Dienstleistungen
- Beweissicherungen von über 140 Wohneinheiten
- Automatische Erschütterungsmessungen mit 2 Messgeräten
- Automatische Piezometermessungen von 43 Messstellen
- Automatische Gleisüberwachungen von zwei Gleisen am Bahnhof Mattenhof
- Manuelle Deformationsmessungen der Umgebung von 275 Überwachungspunkten (Nachbargebäude, Schächte, Strasse, Unterführung, Werkleitungen) und an 34 Überwachungspunkten des Stahl- und Rohbaus
- Spundwandüberwachung mittels 3D-Messpunkten und Inklinometer

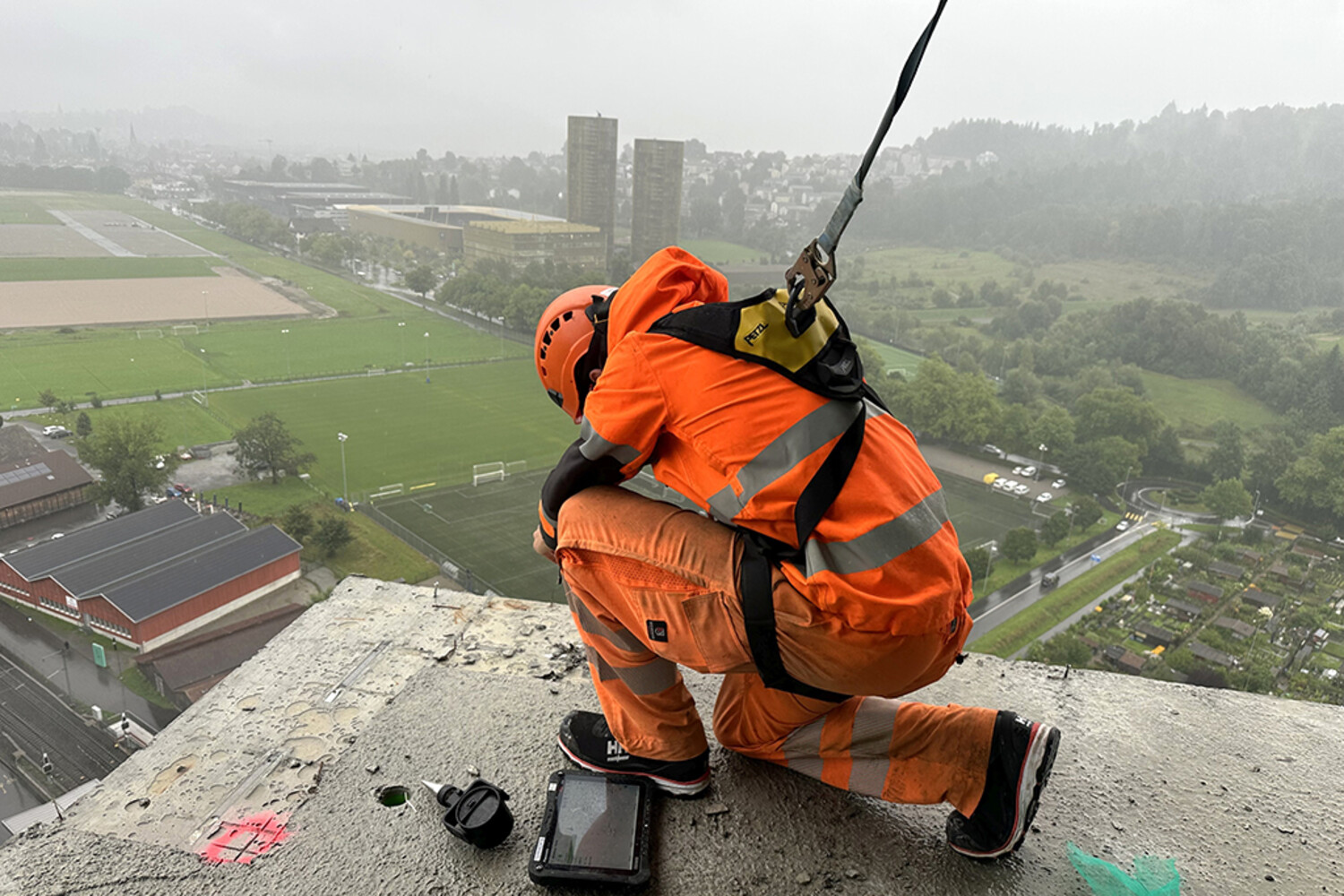

- Baubegleitende Vermessungen – Achsabsteckungen und Meterrisse auf jedem Stockwerk
Mit der umfassenden automatisierten und manuellen Überwachung – von Rissaufnahmen über Inklinometrie bis hin zur Grundwasserpegelmessung – liefert TEDAMOS rund um die Pilatus Arena eine Datengrundlage, die durch automatisierte Alarmfunktionen, 24/7-Zugriff und interaktive Visualisierung im Webportal höchste Sicherheit, Transparenz und Entscheidsqualität für alle Projektbeteiligten garantiert.
