Schwindelfrei am Fels – Monitoring über dem Passwang

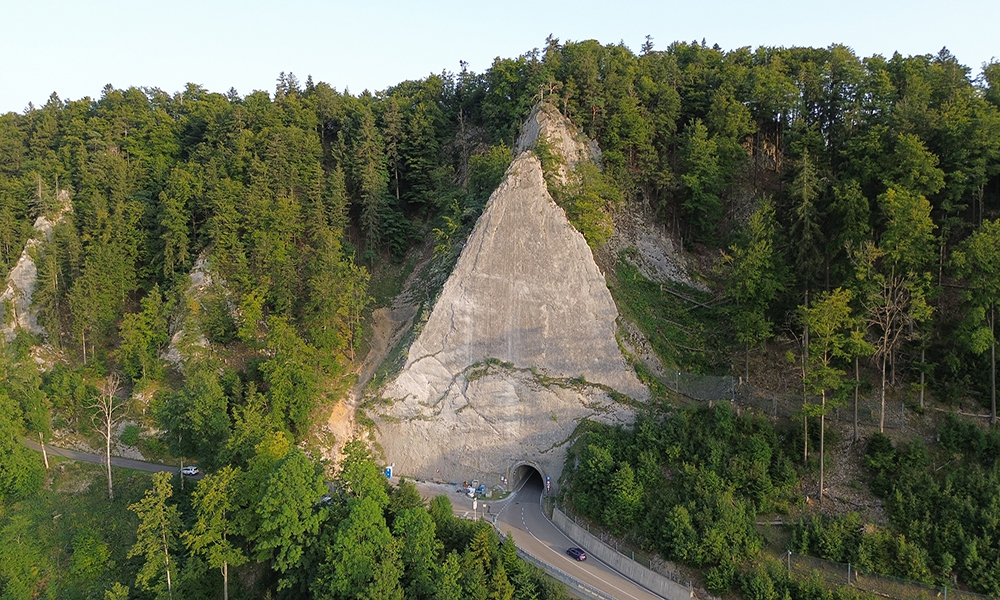

Zur Überwachung der 70 Meter hohen Gesteinsplatte über dem Zingelentunnel (SO) wurde Terradata vom Kanton Solothurn mit Vermessungs- und Monitoringaufgaben beauftragt. Ziel des Projekts ist es, Bewegungen der Gesteinsschuppe zuverlässig zu erfassen und so die Sicherheit der Strasseninfrastruktur nachhaltig zu gewährleisten.

Die Umsetzung des Projekts erfolgte in mehreren sorgfältig abgestimmten Schritten. Der sprichwörtliche Höhepunkt war dabei definitiv die Installation der Messinstrumente an, bzw. in der Felswand. Dieser Arbeitsplatz war auch für unsere schwindelfreien Experten nicht alltäglich.

1. Digitale Grundlagen schaffen

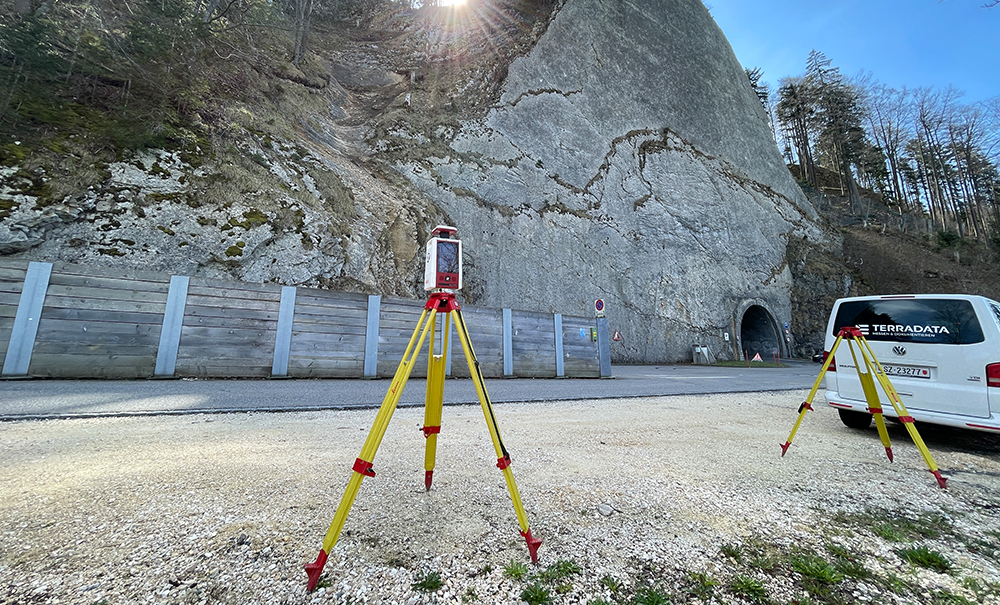

Durch die Kombination von Laserscanning und Drohnenaufnahmen entstand ein hochauflösendes 3D-Modell, das den Geologen als Grundlage für die Planung der Extensometerbohrungen sowie für die Analyse der Plattenebenen diente.

Zum 3D-Modell Sketchfab

2. Präzise Vorbereitung

Damit die Bewegungen der Gesteinsplatte zuverlässig erfasst werden können, war die korrekte Instrumentierung vor Ort entscheidend. In enger Zusammenarbeit mit den Geologen wurde das Gelände begangen, um die Lage und Ausrichtung der Messgeräte optimal festzulegen.

3. Arbeit am hängenden Seil

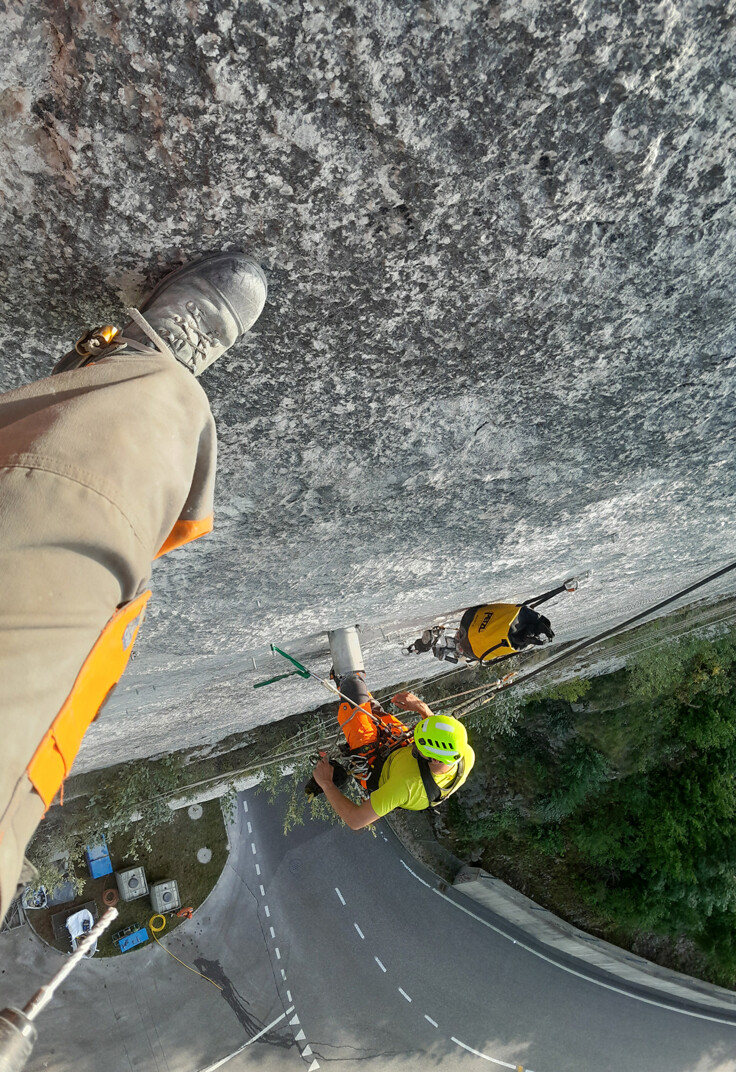

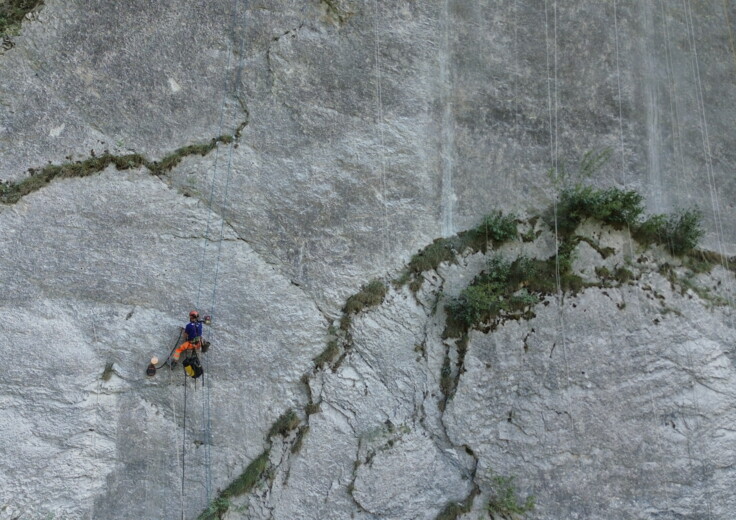

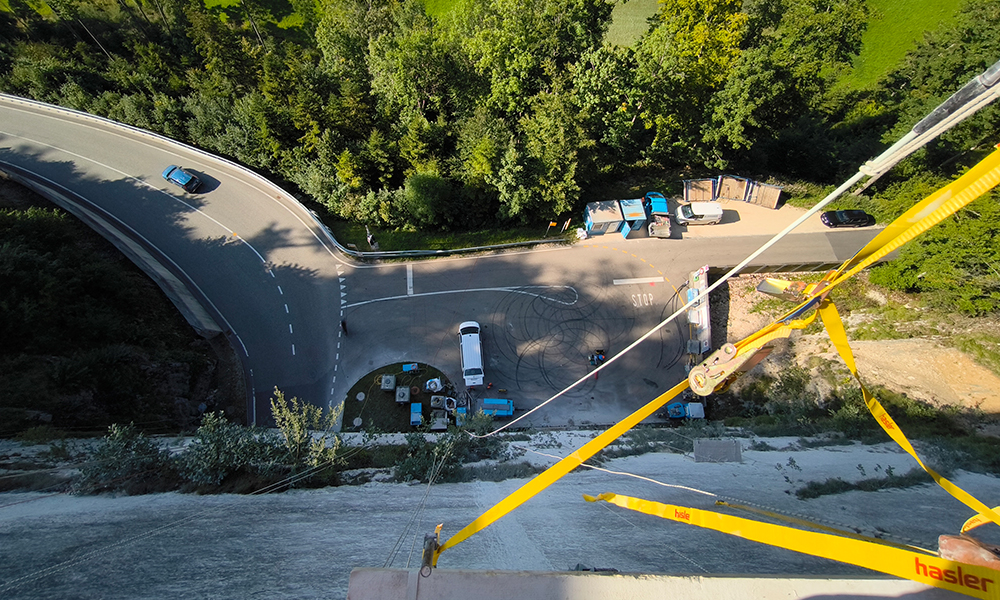

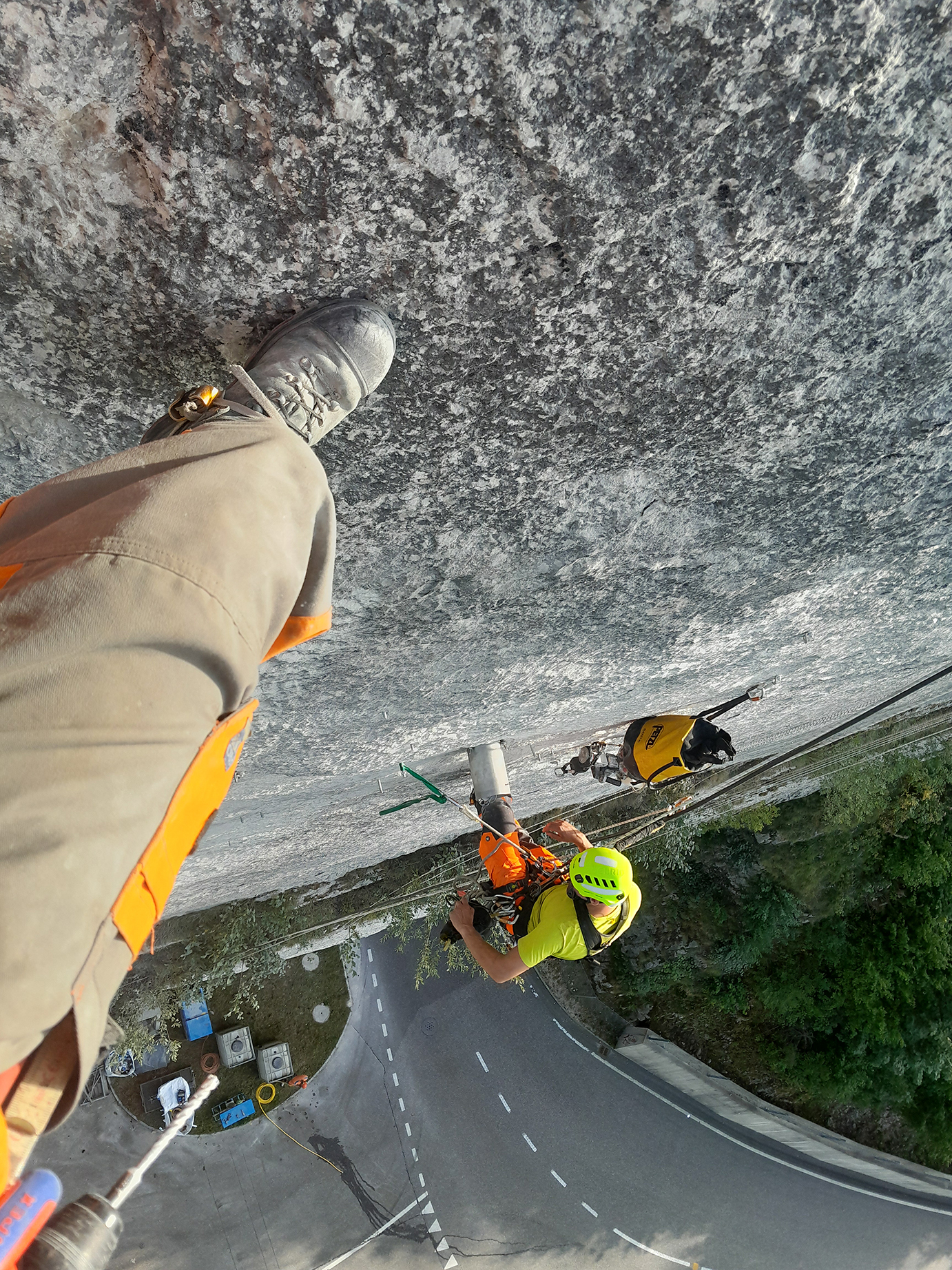

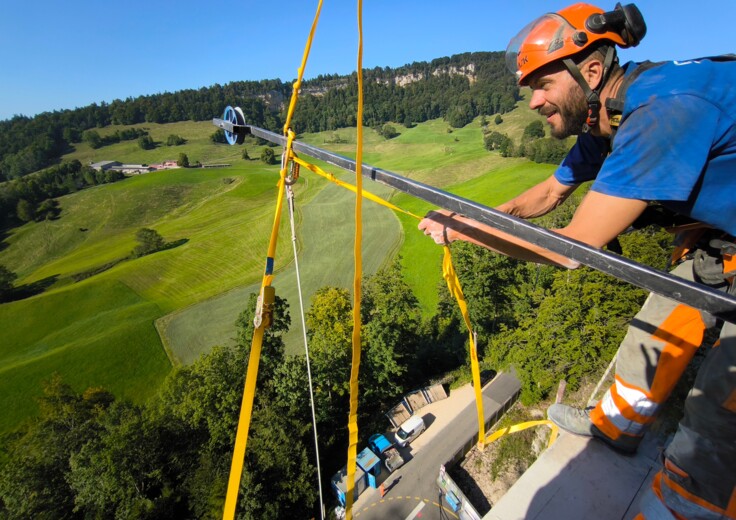

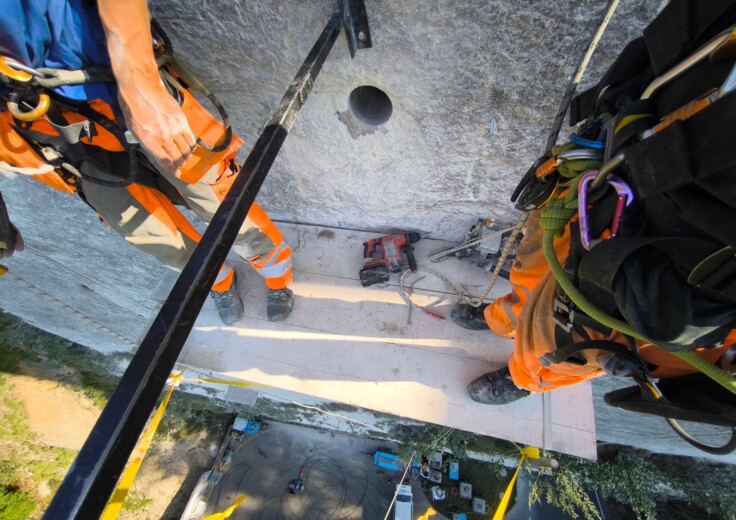

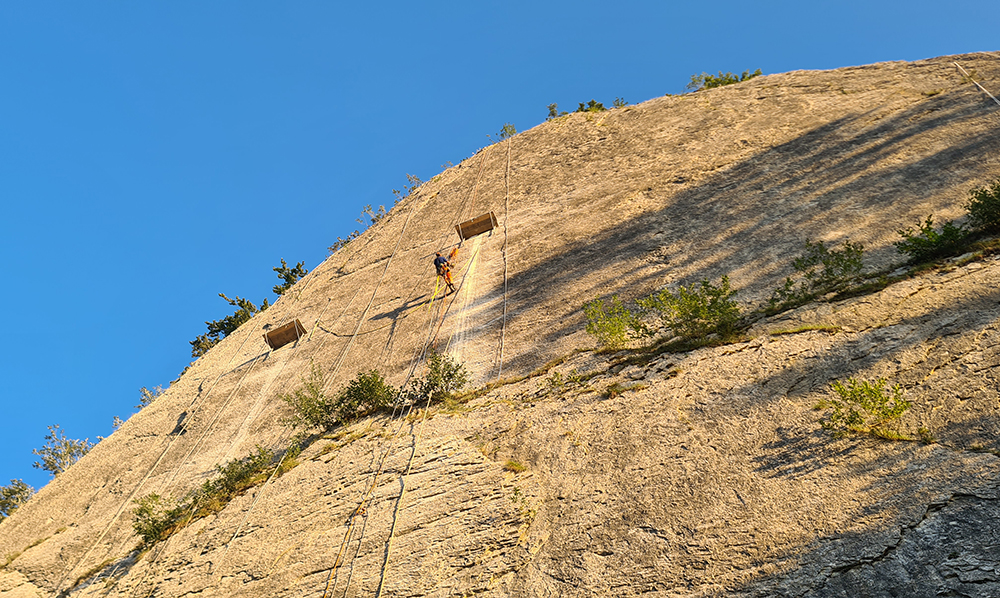

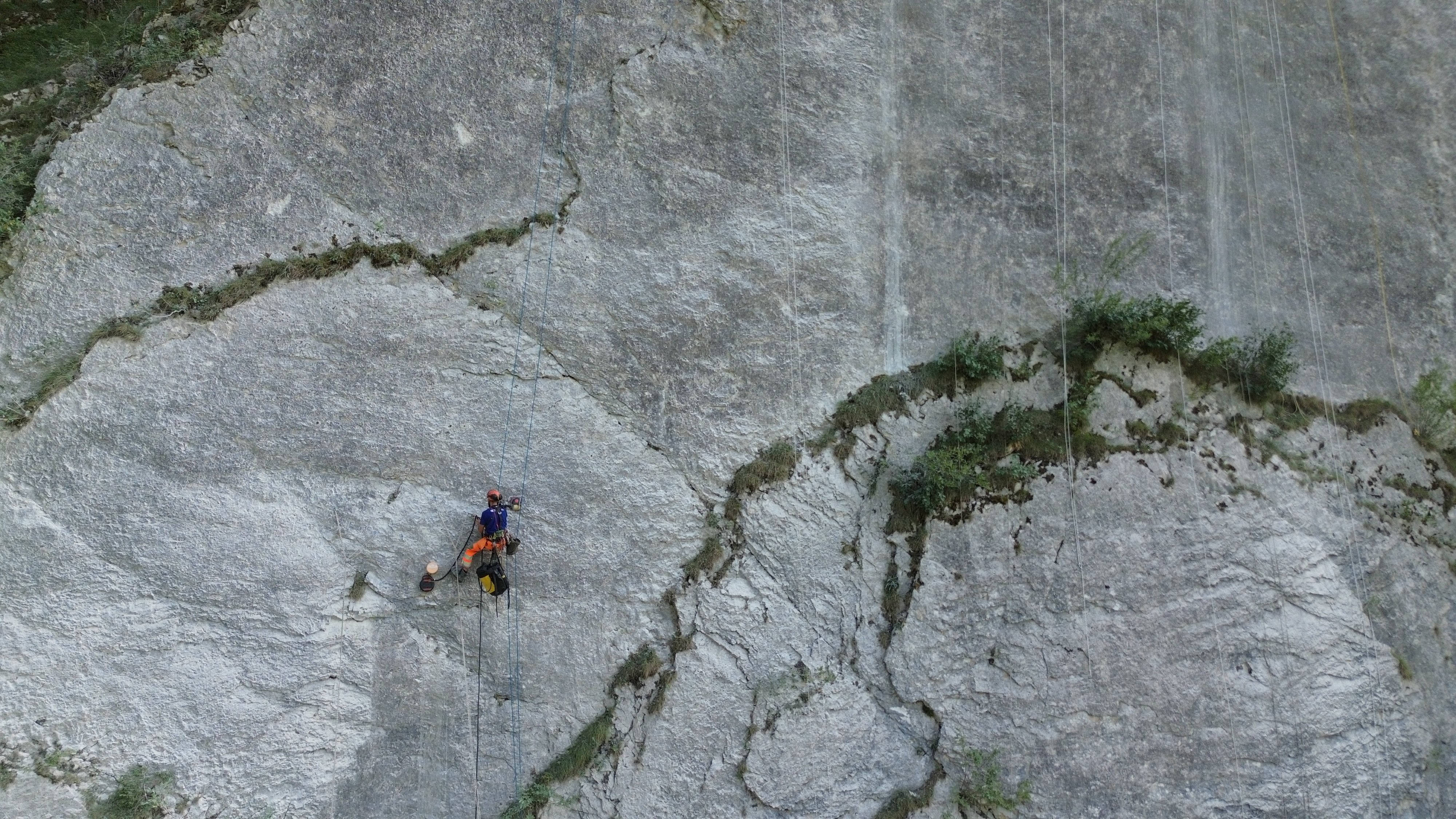

Nun folgte der spektakulärste Teil des Projekts: Am hängenden Seil platzierten unsere Spezialisten die Messinstrumente an der Nordwand des Zingelentunnels:

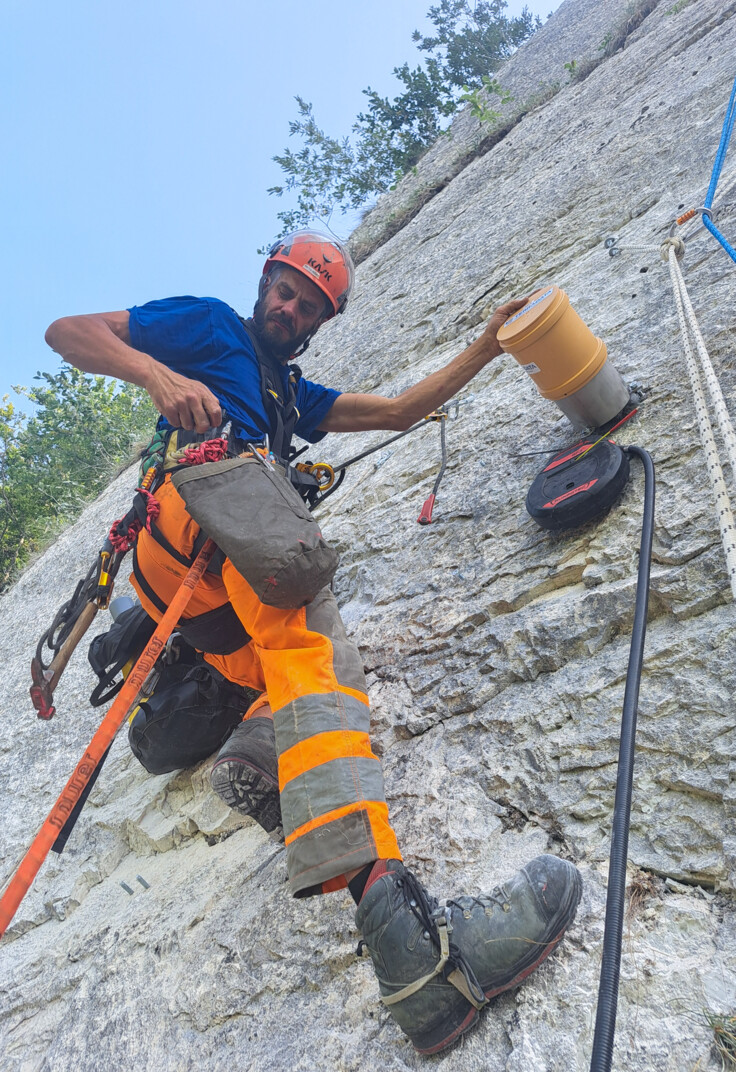

• Vier Crackmeter, die selbst kleinste Veränderungen an Spalten und Rissen dokumentieren. Parallel dazu führte Gasser Felstechnik die Bohrungen für Mehrfach-Extensometer aus.
• Optische Bohrlochscans (OPTV), ebenfalls am Seil durchgeführt, lieferten hochauflösende 360°-Bilder der Bohrungen und damit wertvolle Informationen über die innere Struktur des Gesteins.

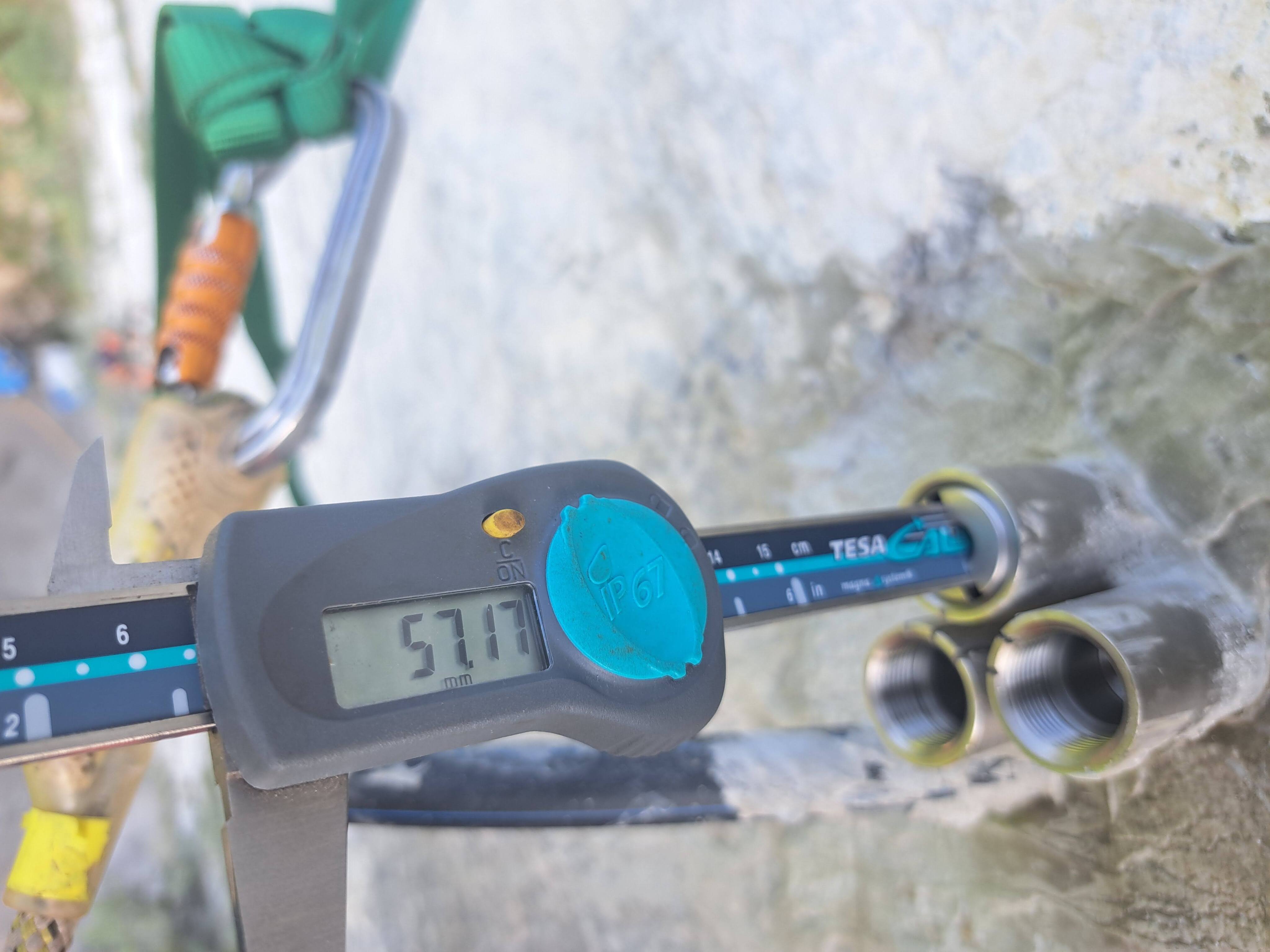

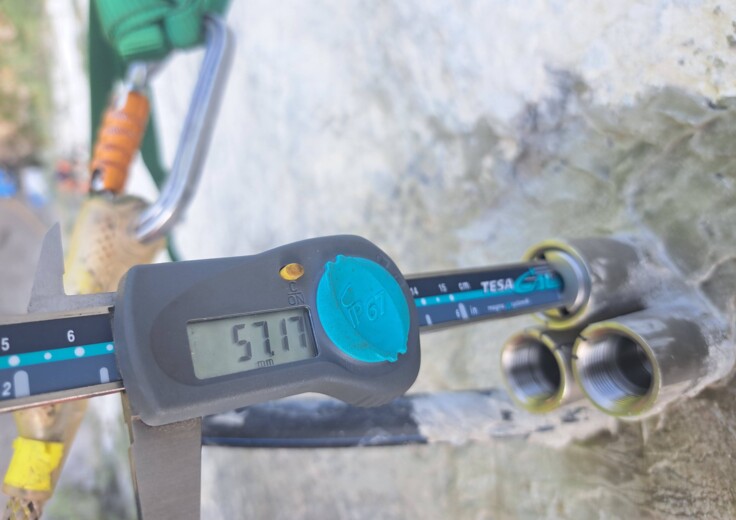

• Drei Dreifach-Extensometer, die langfristig die Deformationsprozesse in der Gesteinsschuppe überwachen.

4. Live-Daten für Sicherheit

Alle Messdaten werden laufend an unsere TEDAMOS-Webplattform übertragen, wo auch die Grenzwerte für automatische Alarmierungen festgelegt sind. Dadurch stehen jederzeit aktuelle Informationen zur Verfügung – ein entscheidender Beitrag zur Sicherheit der Passwang-Strasse.

Das Projekt am Zingelentunnel zeigt exemplarisch, wie moderne Vermessungstechnologien, geophysikalisches Fachwissen und praxisnahe Ingenieurskunst ineinandergreifen.

Durch die Kombination von Präzision, Teamarbeit und innovativem Monitoring trägt die Terradata dazu bei, dass die Verkehrsinfrastruktur im Kanton Solothurn langfristig sicher bleibt.
