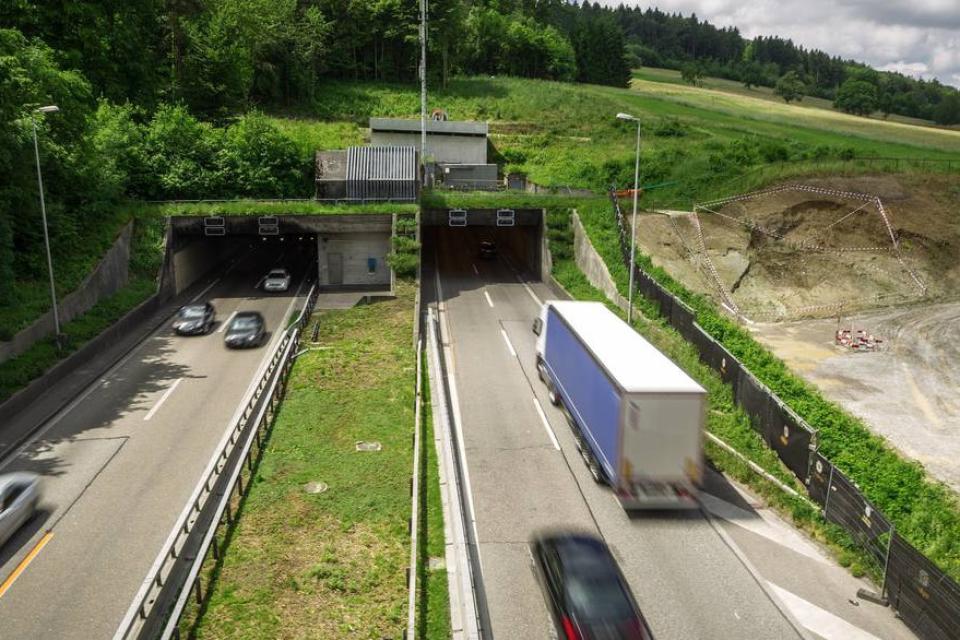

Construction d'un 3e tube au tunnel du Gubrist, Zurich
Suivi de la construction avec des capteurs géodésiques, géotechniques et environnementaux ainsi que des mesures de contrôle manuelles
Pour éliminer les goulets d'étranglement d'un tronçon routier parmi les plus fréquentés de Suisse, un 3e tube de tunnel a été construit au Gubrist (longueur : 3 km) près de Zurich.
Le mandat comprenait la surveillance métrologique de l'avancement du 3e tube et des ouvrages annexes à réaliser (p. ex. galeries transversales, centrales, etc.) ainsi que des fouilles des deux avant-trous des deux tranchées couvertes et des bâtiments et routes à proximité immédiate des deux portails du tunnel.
Les hypothèses résultant des images de danger possibles de la géologie/géotechnique ont été vérifiées et surveillées au moyen de mesures de convergence 3D, de surveillances 3D des voies/fouilles/bâtiments/routes, d'extensomètres, d'inclinomètres, de piézomètres, de mesures des bruits de structure et des vibrations..
Services
- Direction de projet en association avec AFRY Schweiz AG et le sous-traitant Amberg Technologies AG pour un vaste mandat de surveillance avec des mesures géodésiques et géotechniques automatiques et manuelles.
- Conseil au maître d'ouvrage concernant le choix des capteurs et la décision de procéder à des mesures manuelles ou automatiques.
- Mesures automatiques des bruits de structure, des vibrations, des fermetures de fouilles, des convergences dans les tunnels existants, des voies ferrées ainsi que des mouvements de bâtiments et de sols.
- Mesures géodésiques manuelles des bâtiments, des routes, des fermetures de fouilles et mesures tachymétriques des convergences dans le 3e tube nouvellement construit.
- Surveillance des explosions dans le 2e tube au moyen d'un grand nombre de capteurs de vibrations.
- Alerte automatique en cas de dépassement des valeurs limites.
- Portail web protégé par mot de passe avec tous les résultats de mesure (manuels & automatiques)
Technologies
- Tachymétrie (voies ferrées, terrain, fermeture des fouilles, tube de tunnel existant)
- Capteurs de vibrations (bâtiments, tube de tunnel existant)
- Capteurs de bruit de structure (bâtiment)
- Nivellements hydrostatiques (bâtiment)
- GPS lowcost (bâtiment)
- Capteurs d'inclinaison (bâtiment)
- Inclinomètres à chaîne/extensomètres (fermeture de fouilles, terrain, 3e tube)
- TEDAMOS Web, portail client protégé par mot de passe avec accès 24/7
